18SOUND 15NLW9300

https://42.audio/web/image/product.template/11836/image_1920?unique=24e070f

18SOUND (Eighteen Sound) 15NLW9300 — 15" / 15 Zoll · Tieftöner · Subwoofer / Bass · Neodym
4"-Schwingspule · 8 Ω
Art.-Nr.: 42A-CHS-TT-18S-0050

425,00 € 425.0 EUR 425,00 €

Preis auf Anfrage

inkl. MwSt. · Versandkostenfrei innerhalb Deutschlands
  • Hersteller
  • Kategorie
  • Serie
  • Magnet
  • Impedanz (Ω)
  • Belastbarkeit (W)
  • Empfindlichkeit (dB)
  • Frequenz von (Hz)
  • Frequenz bis (Hz)
  • Durchmesser
  • Schwingspule (Zoll)
  • Einbautiefe (mm)
  • Gewicht (kg)
  • Re (Ω)
  • Le (mH)
  • Fs (Hz)
  • Qms
  • Qes
  • Qts
  • Vas (l)
  • Xmax (mm)
  • BL (Tm)
  • Mms (kg)
  • Sd (m²)

Diese Kombination existiert nicht.

Kontaktieren Sie uns
Wir melden uns innerhalb von 24 h – Angebot 48 h gültig.
Danke! Wir prüfen deinen Zielpreis und melden uns schnellstens.
  1. Startseite
  2. Chassis-Shop
  3. Tieftöner
  4. 18SOUND 15NLW9300

18SOUND 15NLW9300 — 15" · Tieftöner

800 W AES · 97 dB Empfindlichkeit · Frequenzbereich 50 Hz – 3000 Hz

Technische Daten

  • Durchmesser: 15 "
  • Schwingspule: 4 "
  • Belastbarkeit: 800 W AES
  • Empfindlichkeit: 97 dB
  • Impedanz: 8 Ω
  • Magnet: Neodym
  • Gewicht: 6.8 kg
  • Einbautiefe: 174 mm
  • Frequenzbereich: 50 – 3000 Hz

Datenblatt (PDF) · Herstellerseite

Serie: NLW · Artikel-Nr: 42A-CHS-TT-18S-0050

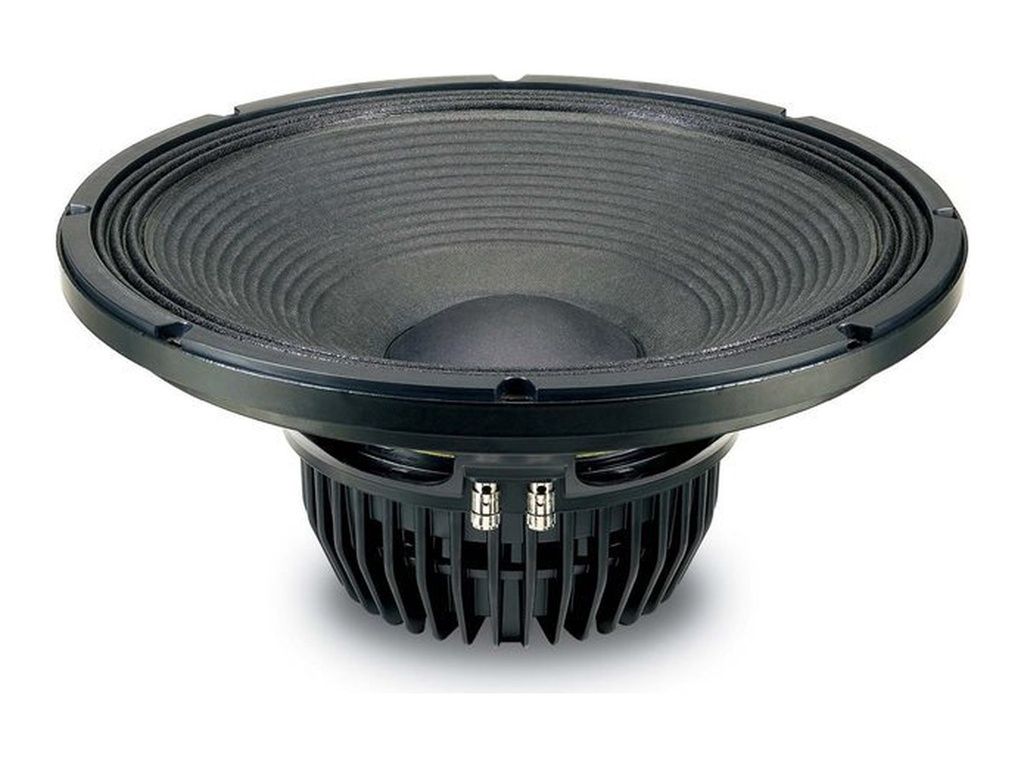

18Sound 15NLW9300: 15"-Neodym-Tieftöner mit 4"-Schwingspule für kompakte Bassreflex-Subs

Der 15NLW9300 ist ein 15"-Tieftöner aus der NLW-Serie von 18Sound, also aus der Familie der Neodym-Woofer mit großer Schwingspule für Subwoofer- und Bassanwendungen. Er bringt eine 4"-Schwingspule, 8 Ω Nennimpedanz, 800 W Belastbarkeit und 97 dB Empfindlichkeit mit. Der Neodym-Antrieb hält das Gewicht bei 6,8 kg, was bei einem Chassis mit dieser Antriebsstärke ein deutlicher Vorteil gegenüber Ferrit ist.

Innerhalb der 15"-Neodym-Woofer fällt der 15NLW9300 durch seinen kräftigen Antrieb bei vergleichsweise leichter Membran auf: BL 24,4 Tm bei 107 g bewegter Masse. Zusammen mit Qts 0,26 und Qes 0,27 ergibt das ein Chassis, das elektrisch stark gedämpft ist und in Bassreflexgehäusen sein Potenzial ausspielt. Die Resonanzfrequenz liegt bei 39 Hz, der lineare Hub bei 8 mm, die Induktivität mit 0,95 mH angenehm niedrig für eine 4"-Spule.

Einsatz und Gehäuse

Mit einem EBP von 144 gehört der 15NLW9300 klar in ein Bassreflexgehäuse oder ein Horn; geschlossen bleibt kaum Tiefgang übrig. Als Richtwert aus den Thiele-Small-Parametern ergeben sich rund 53 l Nettovolumen mit Abstimmung auf 55 Hz und einem f3 von etwa 67 Hz. Das ist ein kompaktes Format für einen Bass, der eher auf Pegel und Impulstreue als auf tiefsten Subbass ausgelegt ist – typisch für Kick-Bins, Toppen mit 15"-Bass oder Gruppen aus mehreren kleinen Gehäusen. Die exakte Auslegung rechnest du in der Gehäuseberechnung von 42.audio.

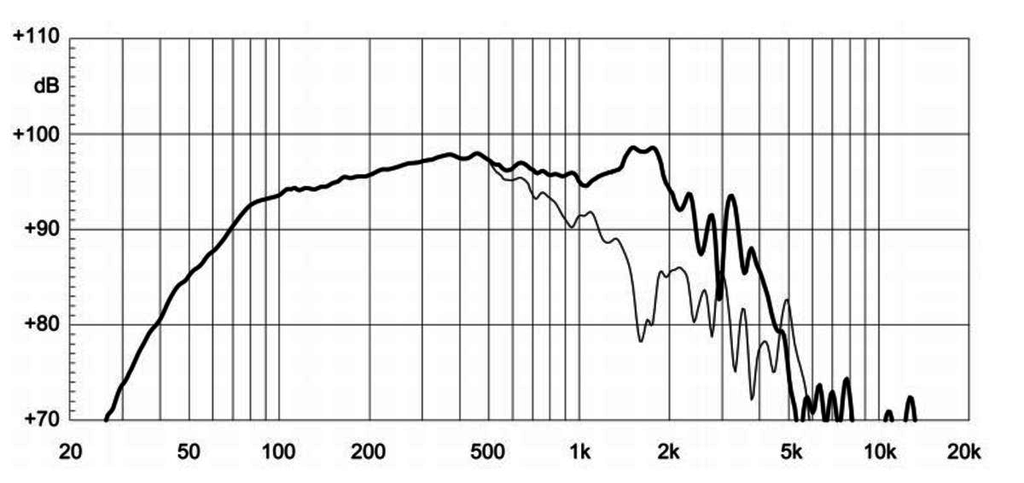

Der Übertragungsbereich reicht von 50 Hz bis 3000 Hz. Für den Einsatz als Bass in einer 2-Wege-Box lässt sich die Trennung also durchaus in den Mitteltonbereich legen; als reiner Subwoofer trennst du deutlich tiefer. Die 174 mm Einbautiefe passen auch in flache Gehäuse.

Worauf du achten solltest

  • 8 Ω Nennimpedanz, Re 6 Ω: an einem Verstärkerkanal auch zu zweit parallel gut betreibbar.
  • Neodym-Magnet, nur 6,8 kg Gewicht bei 4"-Schwingspule und 800 W Belastbarkeit.
  • Einbautiefe 174 mm, Xmax 8 mm linearer Hub.
  • Qts 0,26 und EBP 144: für Bassreflex oder Horn, nicht für geschlossene Gehäuse.

Häufige Fragen

Worin unterscheidet sich der 15NLW9300 vom 15NLW9401?

Beide haben Fs 39 Hz und Qts 0,26, der 15NLW9401 bringt aber eine höhere Belastbarkeit und ein kleineres Vas von 134 l mit. Der 15NLW9300 ist mit 107 g Membranmasse leichter und mit 97 dB nur geringfügig weniger empfindlich. Wenn du das Maximum an Hub brauchst, nimm den 9401; für ein etwas kleineres Budget und weniger Hubbedarf reicht der 9300.

Welcher Verstärker passt zum 15NLW9300?

Ein Kanal mit Leistung in der Größenordnung der 800 W AES an 8 Ω ist eine gute Basis. Wichtig ist ein Limiter oder Hochpass unterhalb der Abstimmfrequenz, weil ein Bassreflex-Chassis unterhalb von fb kaum noch bedämpft wird.

Kann ich den 15NLW9300 in ein Horn setzen?

Ja, ein hoher EBP von 144 und die niedrige Qts sprechen für Hornladung. Der Richtwert von 53 l gilt aber nur für Bassreflex; für ein Horn musst du die Vorkammer und den Hornverlauf separat berechnen.

Bei 42.audio bekommst du den 18SOUND 15NLW9300 mit Datenblatt-PDF, allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas 18Sound.

Thiele-Small-Parameter

Nennimpedanz8 Ω
Resonanzfrequenz fs39 Hz
Gesamtgüte Qts0,26
Elektrische Güte Qes0,27
Mechanische Güte Qms6,7
Äquivalentvolumen Vas170,0 l
Bewegte Masse Mms107,0 g
Membranfläche Sd850 cm²
Lineare Auslenkung Xmax8 mm
Antriebsfaktor BL24,4 Tm
Gleichstromwiderstand Re6 Ω
Schwingspuleninduktivität Le0,95 mH

Gehäusevorschlag

Der EBP von 144 spricht für ein Bassreflexgehäuse. EBP = fs / Qes = 39 / 0,27

Geschlossen (Qtc 0,707)

Gehäusevolumen Vb
26,6 l
Einbauresonanz Fc
106 Hz
Grenzfrequenz F3
106 Hz

Bassreflex (QB3 nach Small)empfohlen

Gehäusevolumen Vb
39,9 l
Abstimmfrequenz Fb
61 Hz
Grenzfrequenz F3
74 Hz

Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.

Vergleichbare Chassis

Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.

Spezifikationen

Allgemein
Hersteller 18SOUND
Kategorie Low Frequency
Serie NLW
Magnet Neo
Impedanz (Ω) 8
Belastbarkeit (W) 800
Empfindlichkeit (dB) 97
Frequenz von (Hz) 50
Frequenz bis (Hz) 3000
Abmessungen & Korb
Durchmesser 15
Schwingspule (Zoll) 4
Einbautiefe (mm) 174
Gewicht (kg) 6.8
Thiele-Small-Parameter
Re (Ω) 6
Le (mH) 0.95
Fs (Hz) 39
Qms 6.7
Qes 0.27
Qts 0.26
Vas (l) 170
Xmax (mm) 8
BL (Tm) 24.4
Mms (kg) 0.107
Sd (m²) 0.085
