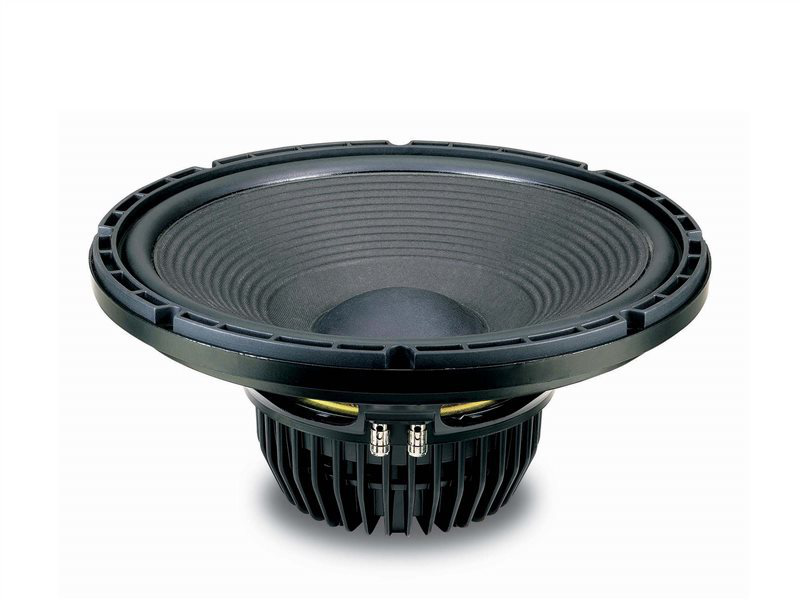

18SOUND 15NLW9500

https://42.audio/web/image/product.template/11834/image_1920?unique=24e070f

18SOUND (Eighteen Sound) 15NLW9500 — 15" / 15 Zoll · Tieftöner · Subwoofer / Bass · Neodym
4"-Schwingspule · 8 Ω
Art.-Nr.: 42A-CHS-TT-18S-0048

514,00 € 514.0 EUR 514,00 €

Preis auf Anfrage

inkl. MwSt. · Versandkostenfrei innerhalb Deutschlands
  • Hersteller
  • Kategorie
  • Serie
  • Magnet
  • Impedanz (Ω)
  • Belastbarkeit (W)
  • Empfindlichkeit (dB)
  • Frequenz von (Hz)
  • Frequenz bis (Hz)
  • Durchmesser
  • Schwingspule (Zoll)
  • Einbautiefe (mm)
  • Gewicht (kg)
  • Re (Ω)
  • Le (mH)
  • Fs (Hz)
  • Qms
  • Qes
  • Qts
  • Vas (l)
  • Xmax (mm)
  • BL (Tm)
  • Mms (kg)
  • Sd (m²)

Diese Kombination existiert nicht.

Kontaktieren Sie uns
Wir melden uns innerhalb von 24 h – Angebot 48 h gültig.
Danke! Wir prüfen deinen Zielpreis und melden uns schnellstens.
  1. Startseite
  2. Chassis-Shop
  3. Tieftöner
  4. 18SOUND 15NLW9500

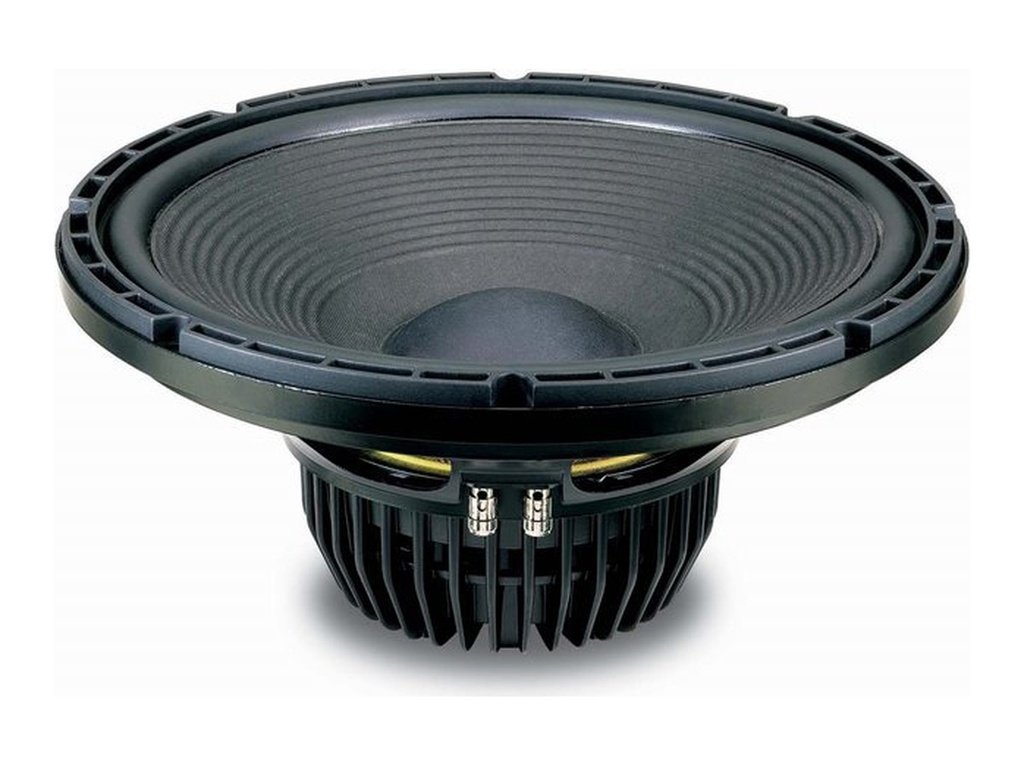

18SOUND 15NLW9500 — 15" · Tieftöner

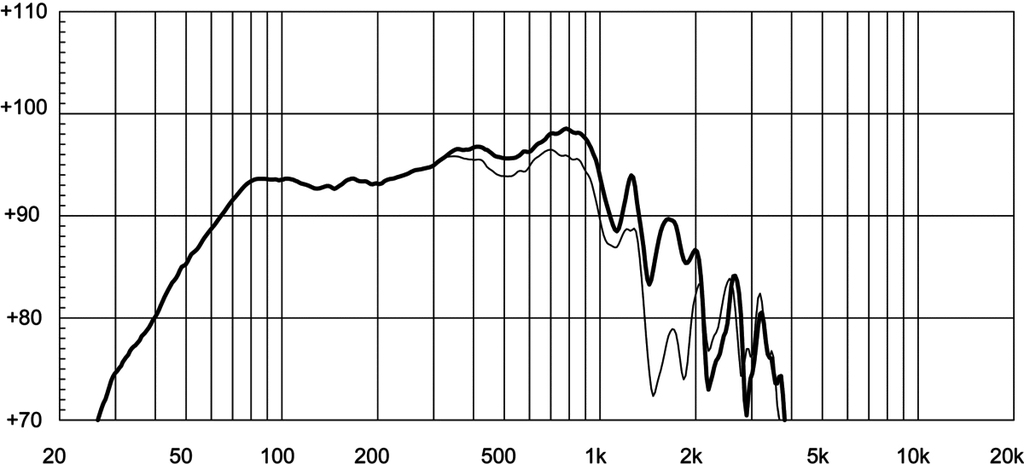

1000 W AES · 96 dB Empfindlichkeit · Frequenzbereich 42 Hz – 2000 Hz

Technische Daten

  • Durchmesser: 15 "
  • Schwingspule: 4 "
  • Belastbarkeit: 1000 W AES
  • Empfindlichkeit: 96 dB
  • Impedanz: 8 Ω
  • Magnet: Neodym
  • Gewicht: 7 kg

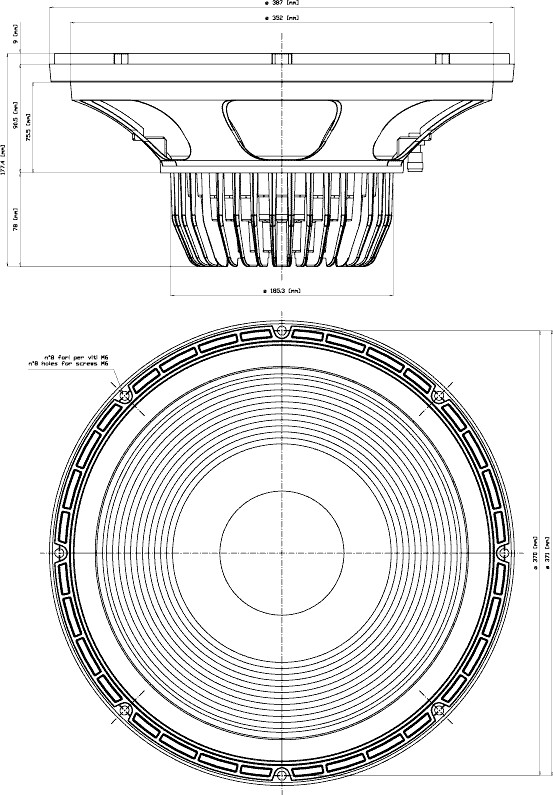

  • Einbautiefe: 177 mm
  • Frequenzbereich: 42 – 2000 Hz

Datenblatt (PDF) · Herstellerseite

Serie: NLW · Artikel-Nr: 42A-CHS-TT-18S-0048

18Sound 15NLW9500: 15"-Neodym-Tieftöner mit Fs 35 Hz für tief abgestimmte Bassreflexgehäuse

Innerhalb der NLW-Serie von 18Sound ist der 15NLW9500 der Kandidat für Tiefgang. Mit einer Resonanzfrequenz von 35 Hz, Qts 0,32 und Vas 163 l zielt er auf größere, tiefer abgestimmte Bassreflexgehäuse, während die kompakteren NLW-Modelle eher auf, pegelstarke Auslegungen ausgelegt sind. Die 4"-Schwingspule verträgt 1000 W AES, der Neodym-Antrieb hält das Gewicht bei 7 kg.

Die Empfindlichkeit von 96 dB ist etwas niedriger als bei den kompakteren NLW-Modellen – die logische Folge der schwereren 146-g-Membran und der weicheren Aufhängung, die für die tiefe Resonanz sorgen. Dafür ist die Induktivität mit 0,8 mH bemerkenswert niedrig für eine 4"-Spule, was den Frequenzgang im oberen Bassbereich sauber hält. Der lineare Hub beträgt 9 mm, BL liegt bei 21,6 Tm, der Übertragungsbereich bei 42 Hz bis 2000 Hz.

Einsatz und Gehäuse

Der EBP von 103 liegt an der Grenze, an der Bassreflex klar die bessere Wahl ist. Als Richtwert aus den TSP ergibt sich ein Nettovolumen von rund 93 l bei Abstimmung auf 41 Hz und einem f3 von etwa 45 Hz. Das ist ein echter Subwoofer-Wert für ein 15"-Chassis und die Auslegung, für die der 15NLW9500 gemacht ist: Bass-Bins für Live, Club oder Heimkino mit Anspruch an Tiefgang. Geschlossen wären es rund 42 l bei fc 77 Hz, was den Tiefgang verschenkt. Feinabstimmung und Portauslegung erledigst du in der Gehäuseberechnung von 42.audio.

Betreibe das Chassis als Subwoofer mit tiefer Trennung; die obere Grenze von 2000 Hz zeigt, dass es nicht als Mitteltöner gedacht ist. Ein Hochpass unter der Abstimmfrequenz gehört bei einem Bassreflex-Sub dieser Leistungsklasse dazu.

Worauf du achten solltest

  • Fs 35 Hz, Vas 163 l: für große, tief abgestimmte Bassreflexgehäuse um 93 l.
  • 1000 W AES an 8 Ω (Re 4,9 Ω), 4"-Schwingspule.
  • Le nur 0,8 mH trotz 4"-Spule.
  • Neodym-Magnet, 7 kg, Einbautiefe 177 mm.
  • Xmax 9 mm linearer Hub.

Häufige Fragen

Was unterscheidet den 15NLW9500 vom 15ND830?

Beide haben Qts 0,32, der 15ND830 sitzt mit Fs 39 Hz und Vas 213 l aber etwas anders im Parameterraum. Der 15NLW9500 kommt mit 35 Hz Resonanz tiefer und braucht dank kleinerem Vas weniger Volumen für dieselbe Abstimmung. Beide findest du im Shop mit Datenblatt.

Eignet sich der 15NLW9500 für ein Heimkino-Subwoofer?

Ja, ein f3 um 45 Hz im Bassreflexgehäuse ist für einen 15"-PA-Woofer ein guter Startpunkt. Im Wohnraum hilft der Raumgewinn zusätzlich, und die 96 dB Empfindlichkeit machen ihn mit einer moderaten Endstufe laut.

Wie viel Verstärkerleistung braucht das Chassis?

Die Belastbarkeit liegt bei 1000 W AES an 8 Ω. Für volle Ausnutzung reicht eine Endstufe in dieser Größenordnung; wichtiger als die letzten Watt ist ein Limiter, damit der Hub von 9 mm nicht dauerhaft überschritten wird.

Bei 42.audio bekommst du den 18SOUND 15NLW9500 mit Datenblatt-PDF, allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas 18Sound.

Thiele-Small-Parameter

Nennimpedanz8 Ω

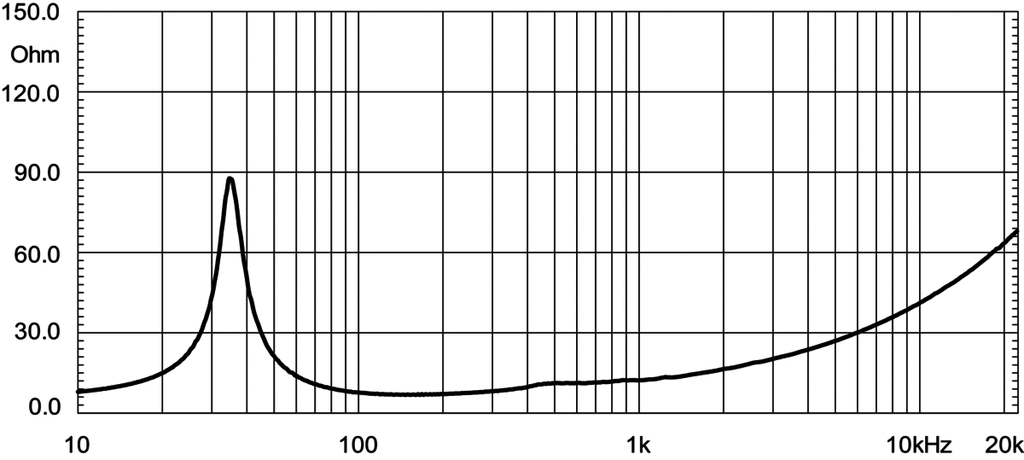

Resonanzfrequenz fs35 Hz
Gesamtgüte Qts0,32
Elektrische Güte Qes0,34
Mechanische Güte Qms6,7
Äquivalentvolumen Vas163,0 l
Bewegte Masse Mms146,0 g
Membranfläche Sd850 cm²
Lineare Auslenkung Xmax9 mm
Antriebsfaktor BL21,6 Tm
Gleichstromwiderstand Re4,9 Ω
Schwingspuleninduktivität Le0,8 mH

Gehäusevorschlag

Der EBP von 103 spricht für ein Bassreflexgehäuse. EBP = fs / Qes = 35 / 0,34

Geschlossen (Qtc 0,707)

Gehäusevolumen Vb
42,0 l
Einbauresonanz Fc
77 Hz
Grenzfrequenz F3
77 Hz

Bassreflex (QB3 nach Small)empfohlen

Gehäusevolumen Vb
75,9 l
Abstimmfrequenz Fb
44 Hz
Grenzfrequenz F3
49 Hz

Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.

Vergleichbare Chassis

Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.

Spezifikationen

Allgemein
Hersteller 18SOUND
Kategorie Low Frequency
Serie NLW
Magnet Neo
Impedanz (Ω) 8
Belastbarkeit (W) 1000
Empfindlichkeit (dB) 96
Frequenz von (Hz) 42
Frequenz bis (Hz) 2000
Abmessungen & Korb
Durchmesser 15
Schwingspule (Zoll) 4
Einbautiefe (mm) 177
Gewicht (kg) 7
Thiele-Small-Parameter
Re (Ω) 4.9
Le (mH) 0.8
Fs (Hz) 35
Qms 6.7
Qes 0.34
Qts 0.32
Vas (l) 163
Xmax (mm) 9
BL (Tm) 21.6
Mms (kg) 0.146
Sd (m²) 0.085
