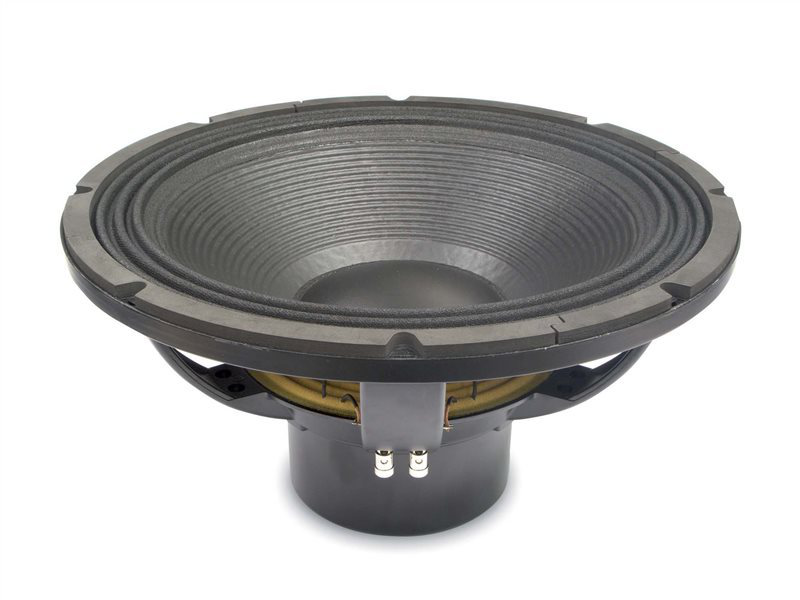

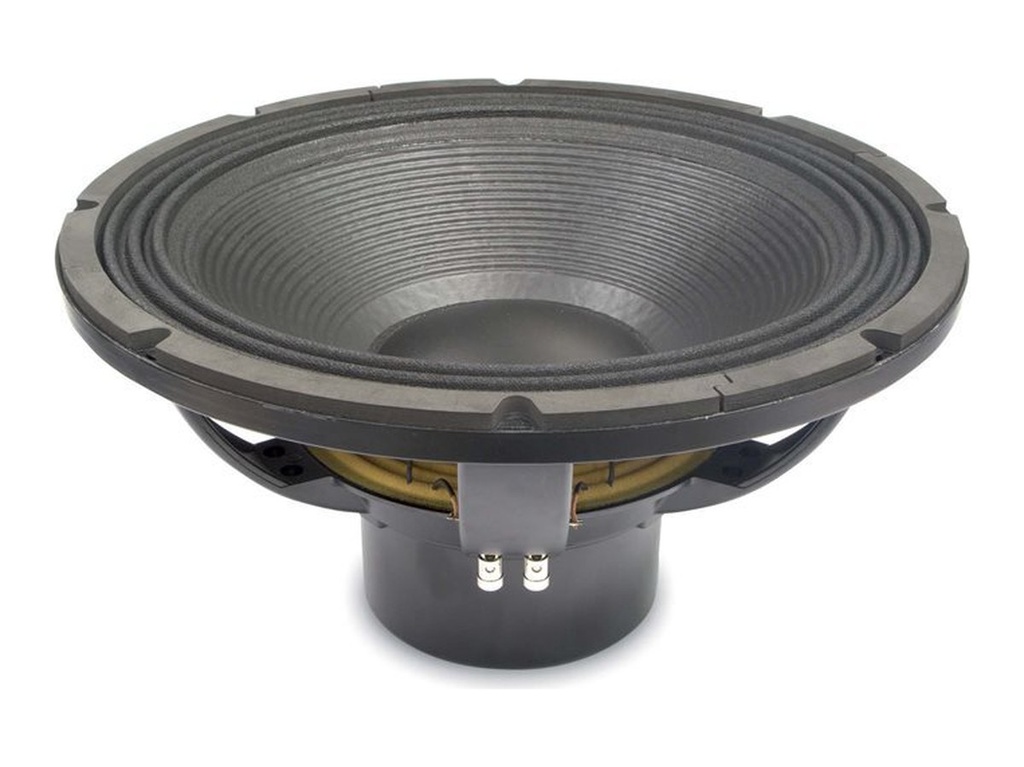

18SOUND 18NLW9601

https://42.audio/web/image/product.template/11824/image_1920?unique=24e070f

18SOUND (Eighteen Sound) 18NLW9601 — 18" / 18 Zoll · High-Performance-Tieftöner · Subwoofer / Bass · Neodym
5,35"-Schwingspule · 4 Ω
Art.-Nr.: 42A-CHS-TT-18S-0038

719,00 € 719.0 EUR 719,00 €

Preis auf Anfrage

inkl. MwSt. · Versandkostenfrei innerhalb Deutschlands
  • Hersteller
  • Kategorie
  • Serie
  • Magnet
  • Impedanz (Ω)
  • Belastbarkeit (W)
  • Empfindlichkeit (dB)
  • Frequenz von (Hz)
  • Frequenz bis (Hz)
  • Durchmesser
  • Schwingspule (Zoll)
  • Einbautiefe (mm)
  • Gewicht (kg)
  • Re (Ω)
  • Le (mH)
  • Fs (Hz)
  • Qms
  • Qes
  • Qts
  • Vas (l)
  • Xmax (mm)
  • BL (Tm)
  • Mms (kg)
  • Sd (m²)

Diese Kombination existiert nicht.

Kontaktieren Sie uns
Wir melden uns innerhalb von 24 h – Angebot 48 h gültig.
Danke! Wir prüfen deinen Zielpreis und melden uns schnellstens.
  1. Startseite
  2. Chassis-Shop
  3. Tieftöner
  4. 18SOUND 18NLW9601

18SOUND 18NLW9601 — 18" · Tieftöner

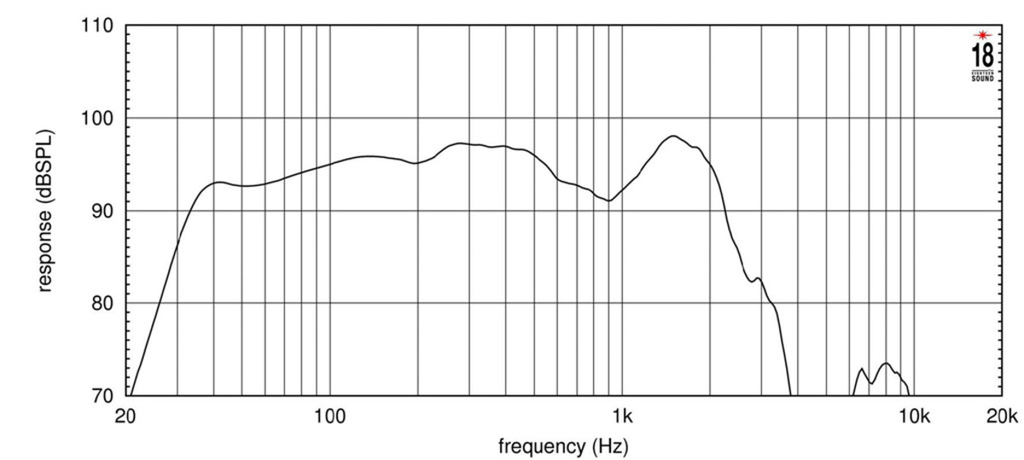

1800 W AES · 96 dB Empfindlichkeit · Frequenzbereich 30 Hz – 2300 Hz

Technische Daten

  • Durchmesser: 18 "
  • Schwingspule: 5.3 "
  • Belastbarkeit: 1800 W AES
  • Empfindlichkeit: 96 dB
  • Impedanz: 4 Ω
  • Magnet: Neodym
  • Gewicht: 12.8 kg

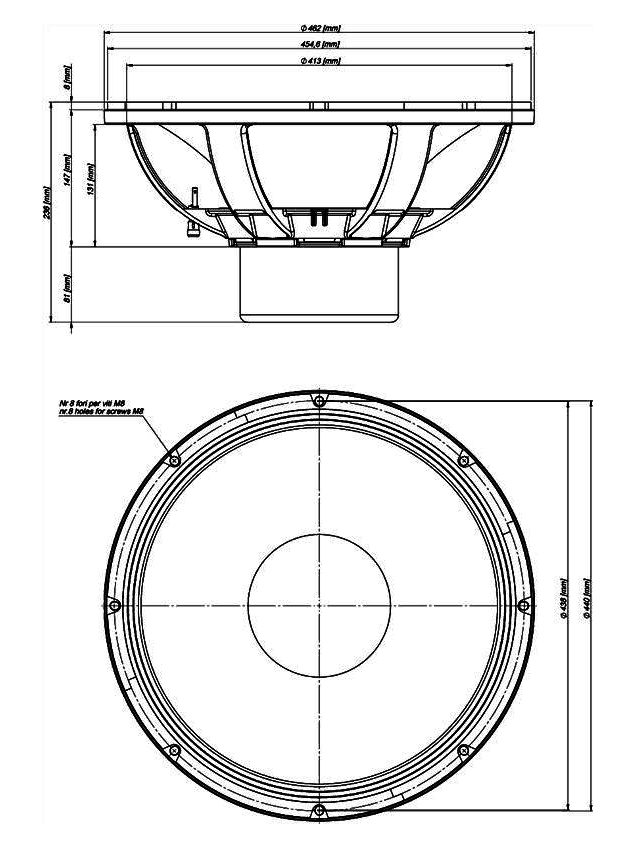

  • Einbautiefe: 236 mm
  • Frequenzbereich: 30 – 2300 Hz

Datenblatt (PDF) · Herstellerseite

Serie: NLW · Artikel-Nr: 42A-CHS-TT-18S-0038

18Sound 18NLW9601: 18"-Neodym-Bass in 4 Ω mit 5,3"-Schwingspule und 1.800 W AES

Der 18Sound 18NLW9601 ist die 4-Ω-Variante im oberen Segment der NLW-Serie: ein 18"-Chassis mit 5,3"-Schwingspule, 1.800 W AES und Neodymantrieb, dessen Re von 2,7 Ω einem Verstärkerkanal deutlich mehr Leistung entlockt als eine 8-Ω-Spule. Der Kennschalldruck liegt bei 96 dB, der Übertragungsbereich bei 30 Hz bis 2.300 Hz, und die Membran darf 14 mm linear auslenken. Die Membranfläche ist mit 0,1295 m² etwas größer als bei den anderen 18"-Modellen der Serie.

Auffällig ist das kleine Vas von 111 l bei Fs 38 Hz und Qts 0,28: Die Aufhängung ist straff, der Antrieb mit 25 Tm auf eine Mms von 255 g kräftig, und die Induktivität von 1,53 mH ist für eine Spule dieser Größe niedrig. Das ist die Auslegung für kompakte Hochleistungs-Subs und Bassboxen, die im Verhältnis zum Volumen viel Pegel liefern sollen. In der Datenbank steht der B&C 18PZB100 mit Fs 38 Hz und Qts 0,28 am nächsten, der 18Sound 18LW2600 und der FaitalPRO 18XL1700 teilen den Qts von 0,28 bei deutlich größerem Vas.

Einsatz und Gehäuse

Der EBP von 131 ordnet den 18NLW9601 klar dem Bassreflexgehäuse zu. Der Richtwert aus den klassischen Näherungsformeln fällt mit rund 43 l Nettovolumen, Abstimmung 50 Hz und f3 um 59 Hz ungewöhnlich kompakt aus. Das ist die Auslegung für einen Kick-Bass oder eine kleine Bassbox mit hohem Wirkungsgrad. In der Praxis werden Chassis dieser Art für Subwoofer in größeren, tiefer abgestimmten Gehäusen betrieben und mit DSP entzerrt; die 14 mm Xmax und die hohe Belastbarkeit geben dafür die Reserve. Wie weit du das Volumen dehnen kannst, ohne die Gruppenlaufzeit zu verderben, spielst du in der Gehäuseberechnung bei 42.audio durch. Geschlossen ergäbe sich als Richtwert 21 l bei 96 Hz Resonanz, was für Bassanwendungen nicht in Frage kommt.

Mit Le 1,53 mH und Bandbreite bis 2.300 Hz ist der 18NLW9601 zudem als Bass in einer Zweiwege-Fullrange-Box brauchbar; die Trennung zum Horn liegt sinnvoll im Bereich weniger hundert Hertz bis knapp über 1 kHz. Bei 1.800 W an 4 Ω sind Limiter und Hochpass unterhalb der Abstimmung unverzichtbar.

Worauf du achten solltest

  • 4 Ω, Re 2,7 Ω: Endstufe muss an 4 Ω stabil sein; kein Parallelbetrieb zweier Chassis an einem Kanal.
  • 5,3"-Schwingspule und 1.800 W AES: große Kühlfläche, hohe Dauerbelastbarkeit.
  • Vas 111 l bei Qts 0,28: straffe Aufhängung, kompakte Bassreflexgehäuse möglich.
  • Xmax 14 mm: Reserve für tiefere Abstimmung mit DSP, Hochpass darunter setzen.
  • 12,8 kg, 236 mm Einbautiefe: Neodym, aber die große Spule fordert ihren Tribut.

Häufige Fragen

Warum ist das Richtwert-Gehäuse so klein?

Das kleine Vas von 111 l und der niedrige Qts von 0,28 führen nach den Näherungsformeln zu rund 43 l bei 50 Hz Abstimmung. Das ist ein Kick-Bass-Gehäuse. Für Subwoofer-Betrieb weichen Entwickler von diesem Richtwert nach oben ab und nutzen die 14 mm Xmax mit DSP-Entzerrung; die Gehäuseberechnung zeigt dir die Auswirkungen.

Unterschied zum 18LW2600?

Beide haben Qts 0,28, der Ferrit-18LW2600 aber mit Vas 186 l und Fs 30 Hz die deutlich weichere Aufhängung; er will das größere Gehäuse und geht im Richtwert tiefer. Der 18NLW9601 mit Vas 111 l zielt auf kompakte Boxen, ist als Neodym-Chassis leichter und holt über die 4-Ω-Spule mehr Leistung aus dem Verstärkerkanal.

Welcher Verstärker ist sinnvoll?

Ein Kanal mit rund 1.800 W an 4 Ω, mit Limiter. Der Kennschalldruck von 96 dB ist etwas niedriger als bei den leichteren NLW-Modellen, die 4-Ω-Spule kompensiert das über die höhere Leistungsaufnahme. Ein Hochpass unter der Abstimmfrequenz ist Pflicht.

Bei 42.audio bekommst du den 18SOUND 18NLW9601 mit Datenblatt-PDF, allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas 18Sound.

Thiele-Small-Parameter

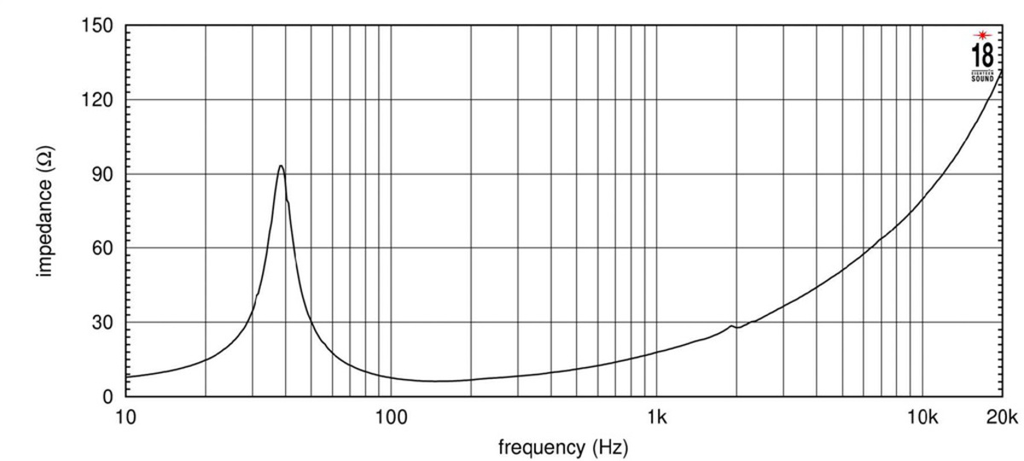

Nennimpedanz4 Ω
Resonanzfrequenz fs38 Hz
Gesamtgüte Qts0,28
Elektrische Güte Qes0,29
Mechanische Güte Qms6
Äquivalentvolumen Vas111,0 l
Bewegte Masse Mms255,0 g
Membranfläche Sd1.295 cm²
Lineare Auslenkung Xmax14 mm
Antriebsfaktor BL25 Tm
Gleichstromwiderstand Re2,7 Ω
Schwingspuleninduktivität Le1,53 mH

Gehäusevorschlag

Der EBP von 131 spricht für ein Bassreflexgehäuse. EBP = fs / Qes = 38 / 0,29

Geschlossen (Qtc 0,707)

Gehäusevolumen Vb
20,6 l
Einbauresonanz Fc
96 Hz
Grenzfrequenz F3
96 Hz

Bassreflex (QB3 nach Small)empfohlen

Gehäusevolumen Vb
33,3 l
Abstimmfrequenz Fb
55 Hz
Grenzfrequenz F3
65 Hz

Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.

Vergleichbare Chassis

Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.

Spezifikationen

Allgemein
Hersteller 18SOUND
Kategorie Low Frequency
Serie NLW
Magnet Neo
Impedanz (Ω) 4
Belastbarkeit (W) 1800
Empfindlichkeit (dB) 96
Frequenz von (Hz) 30
Frequenz bis (Hz) 2300
Abmessungen & Korb
Durchmesser 18
Schwingspule (Zoll) 5.3
Einbautiefe (mm) 236
Gewicht (kg) 12.8
Thiele-Small-Parameter
Re (Ω) 2.7
Le (mH) 1.53
Fs (Hz) 38
Qms 6
Qes 0.29
Qts 0.28
Vas (l) 111
Xmax (mm) 14
BL (Tm) 25
Mms (kg) 0.255
Sd (m²) 0.1295
