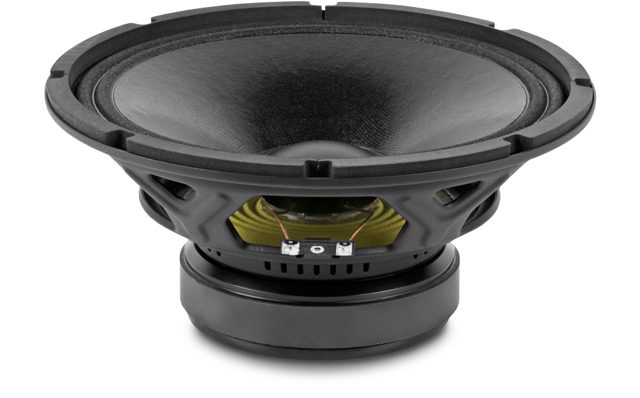

BEYMA 10WRS300
BEYMA 10WRS300 — 10" / 10 Zoll · Tieftöner · Bass
300 W AES - 95 dB - 55 – 5000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-TT-BEY-0036
Dokumente
BEYMA 10WRS300 — 10" · Tieftöner
300 W AES · 95 dB Empfindlichkeit · Frequenzbereich 55 Hz – 5000 Hz
Technische Daten
- Durchmesser: 10 "
- Schwingspule: 2 "
- Belastbarkeit: 300 W AES
- Empfindlichkeit: 95 dB
- Impedanz: 8 Ω
- Gewicht: 3.5 kg
- Einbautiefe: 160 mm
- Frequenzbereich: 55 – 5000 Hz
Serie: WRS · Artikel-Nr: 42A-CHS-TT-BEY-0036
Beyma 10WRS300: 10"-Tieftöner mit Qts 0,38, 300 W AES und 95 dB für Zwei-Wege-Boxen
Mit dem 10WRS300 bietet Beyma in der WRS-Serie einen 10"-Tieftöner, der sich von seinem Schwestermodell 10WR300 vor allem in der Abstimmung des Antriebs unterscheidet. Beide haben eine 2"-Schwingspule, 300 W AES, 95 dB Empfindlichkeit und den Frequenzbereich von 55 bis 5000 Hz. Der 10WRS300 liegt mit Qes 0,29 und Qts 0,38 ein Stück höher, was ihm ein etwas größeres, aber tiefer abgestimmtes Bassreflexvolumen erlaubt.
Die übrigen Werte sind bekannt: Fs 52 Hz, Vas 42 l, Xmax 6,5 mm, Verschiebevolumen 572 cm³, BL 17,5 Tm bei 65 g bewegter Masse. Le 0,9 mH und Re 6,3 Ω gehören in die Weichenberechnung. Mit 3,5 kg und 160 mm Einbautiefe ist er baugleich dimensioniert wie der 10WR300, ein Ferrit-Tieftöner für den festen Einbau in Zwei-Wege-Boxen, Monitore und kleine Fullrange-Systeme.
Einsatz und Gehäuse
Für Bassreflex ergibt sich aus den Thiele-Small-Parametern als Richtwert ein Volumen um 39 l, abgestimmt auf 52 Hz mit einem f3 ebenfalls um 52 Hz. Damit spielt der 10WRS300 im gleichen Gehäusetyp etwas tiefer als der 10WR300, verlangt aber auch mehr Volumen. Geschlossen wären es etwa 17 l bei einer Grenzfrequenz um 97 Hz. Der EBP von 179 bestätigt den Bassreflex-Fokus; die Auslegung mit Portmaßen und Hubkontrolle machst du in der Gehäuseberechnung bei 42.audio.
Als Tief-/Mitteltöner in einer 10"-Zwei-Wege-Box läuft er bis zur Übergabe an einen Kompressionstreiber, die deutlich unter der Obergrenze von 5000 Hz liegen sollte. Beyma-Hörner und 1"-Kompressionstreiber findest du bei 42.audio in der Kategorie Hörner und Waveguides beziehungsweise Kompressionstreiber.
Worauf du achten solltest
- 8 Ω, Re 6,3 Ω: 300 W an 8 Ω als Verstärkerleistung, Limiter einplanen.
- Bassreflex-Richtwert 39 l bei 52 Hz: mehr Volumen als beim 10WR300, dafür tieferer f3.
- Einbautiefe 160 mm und 3,5 kg: Gehäusetiefe beim Entwurf berücksichtigen.
- Xmax 6,5 mm: Hochpass unterhalb der Abstimmfrequenz schützt den Antrieb.
Häufige Fragen
10WRS300 oder 10WR300, welchen soll ich nehmen?
Der 10WRS300 hat Qts 0,38 und rechnet sich in etwa 39 l Bassreflex mit f3 um 52 Hz. Der 10WR300 mit Qts 0,35 kommt mit weniger Volumen aus, spielt aber nicht ganz so tief. Wer das größere Gehäuse unterbringt, bekommt mit dem 10WRS300 etwas mehr Tiefgang.
Wie vergleicht sich der 10WRS300 mit dem FaitalPRO 10PR320?
Der 10PR320 hat mit Fs 50 Hz, Qts 0,38 und Vas 50,6 l sehr ähnliche Parameter, braucht aber wegen des größeren Vas mehr Gehäuse. Der 10WRS300 liegt mit Vas 42 l kompakter und ist im Shop von 42.audio direkt verfügbar.
Reicht ein geschlossenes Gehäuse?
Mit EBP 179 ist der 10WRS300 kein Chassis für geschlossene Bassboxen; als Richtwert ergeben sich 17 l mit einer Grenzfrequenz um 97 Hz. Sinnvoll ist das nur als Mitteltonabteil in einem 3-Wege-System oder mit Subwoofer darunter.
Bei 42.audio bekommst du den BEYMA 10WRS300 mit allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas Beyma.
Thiele-Small-Parameter
| Nennimpedanz | 8 Ω |
|---|---|
| Resonanzfrequenz fs | 52 Hz |
| Gesamtgüte Qts | 0,38 |
| Elektrische Güte Qes | 0,29 |
| Mechanische Güte Qms | 5,9 |
| Äquivalentvolumen Vas | 42,0 l |
| Bewegte Masse Mms | 65,0 g |
| Membranfläche Sd | 350 cm² |
| Lineare Auslenkung Xmax | 6,5 mm |
| Verschiebevolumen Vd | 228 cm³ |
| Antriebsfaktor BL | 17,5 Tm |
| Gleichstromwiderstand Re | 6,3 Ω |
| Schwingspuleninduktivität Le | 0,9 mH |
Gehäusevorschlag
Der EBP von 179 spricht für ein Bassreflexgehäuse. EBP = fs / Qes = 52 / 0,29
Geschlossen (Qtc 0,707)
- Gehäusevolumen Vb
- 17,1 l
- Einbauresonanz Fc
- 97 Hz
- Grenzfrequenz F3
- 97 Hz
Bassreflex (QB3 nach Small)empfohlen
- Gehäusevolumen Vb
- 34,5 l
- Abstimmfrequenz Fb
- 55 Hz
- Grenzfrequenz F3
- 57 Hz
Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.
Vergleichbare Chassis
Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.
- FaitalPRO 10PR320fs 50 Hz · Qts 0,38 · Vas 50,6 l · in der Datenbank
- B&C Speakers 10CL51fs 58 Hz · Qts 0,38 · Vas 36 l · in der Datenbank
- 18 Sound 10NW750fs 52 Hz · Qts 0,36 · Vas 38 l · in der Datenbank
- SB Audience BIANCO-10MW200fs 56 Hz · Qts 0,36 · Vas 41 l · in der Datenbank
- Beyma 10WR300fs 52 Hz · Qts 0,35 · Vas 42 l · im Shop
- FaitalPRO 10RS350fs 40 Hz · Qts 0,37 · Vas 44,3 l · in der Datenbank
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | BEYMA |
| Kategorie | Low Frequency |
| Serie | WRS |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 300 |
| Empfindlichkeit (dB) | 95 |
| Frequenz von (Hz) | 55 |
| Frequenz bis (Hz) | 5000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 10 |
| Schwingspule (Zoll) | 2 |
| Einbautiefe (mm) | 160 |
| Gewicht (kg) | 3.5 |
| Thiele-Small-Parameter | |
|---|---|
| Re (Ω) | 6.3 |
| Le (mH) | 0.9 |
| Fs (Hz) | 52 |
| Qms | 5.9 |
| Qes | 0.29 |
| Qts | 0.38 |
| Vas (l) | 42 |
| Xmax (mm) | 6.5 |
| Vd (cm³) | 228 |
| BL (Tm) | 17.5 |
| Mms (kg) | 0.065 |
| Sd (m²) | 0.035 |
