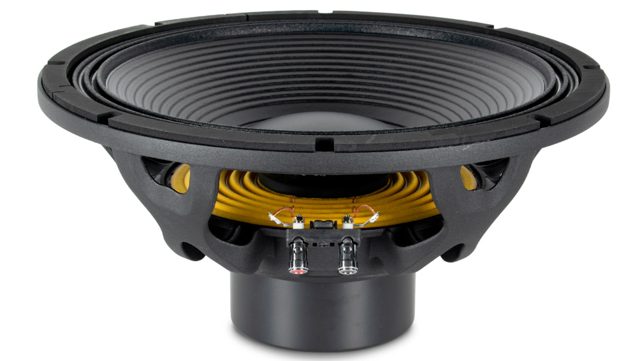

BEYMA 15LEX1000Nd
BEYMA 15LEX1000Nd — 15" / 15 Zoll · Tieftöner · Subwoofer / Bass · Neodym-Magnet
1000 W AES - 97 dB - 40 – 1500 Hz - 8 Ω
Art.-Nr.: 42A-CHS-TT-BEY-0016
Dokumente
BEYMA 15LEX1000Nd — 15" · Tieftöner · Neodym-Magnet
1000 W AES · 97 dB Empfindlichkeit · Frequenzbereich 40 Hz – 1500 Hz
Technische Daten
- Durchmesser: 15 "
- Schwingspule: 3.5 "
- Belastbarkeit: 1000 W AES
- Empfindlichkeit: 97 dB
- Impedanz: 8 Ω
- Magnet: Neodym
- Gewicht: 7.6 kg
- Einbautiefe: 174 mm
- Frequenzbereich: 40 – 1500 Hz
Serie: LEX · Artikel-Nr: 42A-CHS-TT-BEY-0016
Beyma 15LEX1000Nd: leichter 15"-Neodym-Bass mit 1000 W AES für Reflex und geschlossen
Mit 7,6 kg gehört der Beyma 15LEX1000Nd zu den leichten 15"-Bässen mit 1000 W AES Belastbarkeit. Der Neodym-Antrieb mit 3,5"-Schwingspule, 97 dB Empfindlichkeit und 8 Ω Impedanz ist auf mobile Subwoofer und Bassboxen zugeschnitten, bei denen jedes Kilo zählt. Der Arbeitsbereich von 40 bis 1500 Hz lässt ihn auch als Tieftöner in einem 2-Wege-System mit tiefer Trennung arbeiten.
Die Parameter fallen etwas anders aus als bei hubstarken Sub-Chassis: Qts 0,37, Fs 41 Hz und Vas 113 l ergeben einen EBP von 98 – damit steht das Chassis genau an der Grenze, an der sowohl Bassreflex als auch geschlossene Gehäuse funktionieren. Die bewegte Masse von 95 g ist für ein 15" niedrig, BL 17,2 Tm und Le 1 mH sprechen für einen sauberen, nicht überdämpften Charakter bis in den unteren Mittelton. Xmax 7 mm und 616 cm³ Verschiebevolumen sind für Bass in Bühnengröße ausreichend, für Infrabass-Ansprüche solltest du hubstärkere Chassis prüfen.
Einsatz und Gehäuse
Der Bassreflex-Richtwert liegt bei 98 l mit Abstimmung auf 42 Hz und f3 von 43 Hz. Das ist ein großzügiges Volumen, das mit sehr flacher Abstimmung belohnt – für einen Bassreflex-Sub, der ohne DSP-Tricks bis in die 40er reicht. Wer kompakter bauen will, geht geschlossen: 43 l bei fc 78 Hz ergeben eine Box, die mit Entzerrung im Heimkino oder als Bassabteil einer 3-Wege-Box gut funktioniert. Beide Wege rechnest du mit der Gehäuseberechnung auf 42.audio genau durch.
Dank der oberen Grenze von 1500 Hz eignet sich der 15LEX1000Nd auch als Tieftöner in einem 2-Wege-System, wenn du deutlich unterhalb dieser Grenze zu einem Kompressionstreiber am Horn übergibst. Ein Hochpass unterhalb der Reflexabstimmung schützt die 7 mm Xmax bei hohen Pegeln.
Worauf du achten solltest
- 7,6 kg – Neodym macht ihn zum Chassis für mobile Subs und geflogene Bassboxen.
- Einbautiefe 174 mm: passt in gängige 15"-Gehäuse ohne Sonderlösungen.
- 8 Ω, Re 5,2 Ω: Endstufe um 1000 W an 8 Ω, Hochpass unter fb einplanen.
- Xmax 7 mm, Vd 616 cm³: Bühnenbass ja, Infrabass mit Vorsicht.
- EBP 98: Bassreflex und geschlossen gleichermaßen möglich.
Häufige Fragen
Bassreflex oder geschlossen – was passt besser zum 15LEX1000Nd?
Mit EBP 98 geht beides. Bassreflex um 98 l bringt echten Tiefgang bis etwa 43 Hz, geschlossen mit 43 l spart die Hälfte des Volumens und braucht dafür Entzerrung unterhalb von 78 Hz. Für PA ist Reflex die Regel, für Heimkino ist geschlossen mit DSP eine gute Wahl.
Was ist der Unterschied zum Beyma 15LEX1600Nd?
Der 15LEX1600Nd hat mit 1600 W AES mehr Belastbarkeit und eine 4"-Schwingspule, bei gleichem Fs von 41 Hz und ähnlichem Qts von 0,36. Sein Vas ist mit 91 l kleiner, er kommt also mit weniger Gehäuse aus. Der 15LEX1000Nd ist leichter und günstiger, wenn 1000 W ausreichen.
Welche Endstufe soll ich verwenden?
Ein Kanal mit rund 1000 W an 8 Ω passt zur Belastbarkeit. Da Xmax bei 7 mm liegt, ist ein Hochpass unter der Abstimmung wichtiger als zusätzliche Leistung; mit 97 dB Empfindlichkeit kommt schon bei moderater Leistung viel Pegel.
Beyma 15LEX1000Nd: Hersteller, Schreibweisen und Einordnung
Beyma und Acustica Beyma bezeichnen denselben Hersteller: Acústica Beyma S.L. aus Moncada bei Valencia, Spanien. Der 15LEX1000Nd ist ein 15-Zoll-Tieftöner mit Neodymmagnet aus der Serie LEX und bei 42.audio, Beyma-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.
Bei 42.audio bekommst du den BEYMA 15LEX1000Nd mit allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas Beyma.
Thiele-Small-Parameter
| Nennimpedanz | 8 Ω |
|---|---|
| Resonanzfrequenz fs | 41 Hz |
| Gesamtgüte Qts | 0,37 |
| Elektrische Güte Qes | 0,42 |
| Mechanische Güte Qms | 9,3 |
| Äquivalentvolumen Vas | 113,0 l |
| Bewegte Masse Mms | 95,0 g |
| Membranfläche Sd | 880 cm² |
| Lineare Auslenkung Xmax | 7 mm |
| Verschiebevolumen Vd | 616 cm³ |
| Antriebsfaktor BL | 17,2 Tm |
| Gleichstromwiderstand Re | 5,2 Ω |
| Schwingspuleninduktivität Le | 1 mH |
Gehäusevorschlag
Der EBP von 98 liegt im Zwischenbereich — beides möglich, geschlossen spielt trockener, Bassreflex tiefer und lauter. EBP = fs / Qes = 41 / 0,42
Geschlossen (Qtc 0,707)
- Gehäusevolumen Vb
- 42,6 l
- Einbauresonanz Fc
- 78 Hz
- Grenzfrequenz F3
- 78 Hz
Bassreflex (QB3 nach Small)
- Gehäusevolumen Vb
- 85,0 l
- Abstimmfrequenz Fb
- 45 Hz
- Grenzfrequenz F3
- 46 Hz
Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.
Vergleichbare Chassis
Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.
- FaitalPRO 15HP1010fs 40 Hz · Qts 0,37 · Vas 107,5 l · in der Datenbank
- 18 Sound 15ND840fs 43 Hz · Qts 0,37 · Vas 163 l · im Shop
- 18 Sound 15W750fs 39 Hz · Qts 0,37 · Vas 218 l · im Shop
- Beyma 15LEX1600Ndfs 41 Hz · Qts 0,36 · Vas 91 l · im Shop
- 18 Sound 15ND940fs 41 Hz · Qts 0,36 · Vas 166 l · in der Datenbank
- RCF M15P550fs 45 Hz · Qts 0,37 · Vas 140 l · in der Datenbank
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | BEYMA |
| Kategorie | Low Frequency |
| Serie | LEX |
| Magnet | Neodymium |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 1000 |
| Empfindlichkeit (dB) | 97 |
| Frequenz von (Hz) | 40 |
| Frequenz bis (Hz) | 1500 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 15 |
| Schwingspule (Zoll) | 3.5 |
| Einbautiefe (mm) | 174 |
| Gewicht (kg) | 7.6 |
| Thiele-Small-Parameter | |
|---|---|
| Re (Ω) | 5.2 |
| Le (mH) | 1 |
| Fs (Hz) | 41 |
| Qms | 9.3 |
| Qes | 0.42 |
| Qts | 0.37 |
| Vas (l) | 113 |
| Xmax (mm) | 7 |
| Vd (cm³) | 616 |
| BL (Tm) | 17.2 |
| Mms (kg) | 0.095 |
| Sd (m²) | 0.088 |
