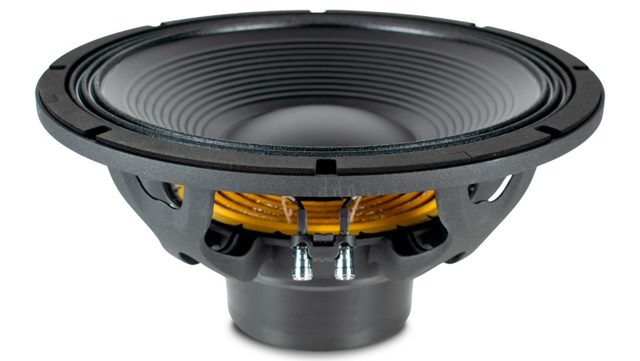

BEYMA 15LEX1600Nd

https://42.audio/web/image/product.template/11528/image_1920?unique=24e070f

BEYMA 15LEX1600Nd — 15" / 15 Zoll · Tieftöner · Subwoofer / Bass · Neodym-Magnet
1600 W AES - 96 dB - 40 – 1500 Hz - 8 Ω
Art.-Nr.: 42A-CHS-TT-BEY-0015

596,00 € 596.0 EUR 596,00 €

Preis auf Anfrage

inkl. MwSt. · Versandkostenfrei innerhalb Deutschlands
  • Hersteller
  • Kategorie
  • Serie
  • Magnet
  • Impedanz (Ω)
  • Belastbarkeit (W)
  • Empfindlichkeit (dB)
  • Frequenz von (Hz)
  • Frequenz bis (Hz)
  • Durchmesser
  • Schwingspule (Zoll)
  • Einbautiefe (mm)
  • Gewicht (kg)
  • Re (Ω)
  • Le (mH)
  • Fs (Hz)
  • Qms
  • Qes
  • Qts
  • Vas (l)
  • Xmax (mm)
  • Vd (cm³)
  • BL (Tm)
  • Mms (kg)
  • Sd (m²)

Diese Kombination existiert nicht.

Kontaktieren Sie uns
Wir melden uns innerhalb von 24 h – Angebot 48 h gültig.
Danke! Wir prüfen deinen Zielpreis und melden uns schnellstens.
  1. Startseite
  2. Chassis-Shop
  3. Tieftöner
  4. BEYMA 15LEX1600Nd

BEYMA 15LEX1600Nd — 15" · Tieftöner · Neodym-Magnet

1600 W AES · 96 dB Empfindlichkeit · Frequenzbereich 40 Hz – 1500 Hz

Technische Daten

  • Durchmesser: 15 "
  • Schwingspule: 4 "
  • Belastbarkeit: 1600 W AES
  • Empfindlichkeit: 96 dB
  • Impedanz: 8 Ω
  • Magnet: Neodym
  • Gewicht: 8.8 kg
  • Einbautiefe: 181 mm
  • Frequenzbereich: 40 – 1500 Hz

Serie: LEX · Artikel-Nr: 42A-CHS-TT-BEY-0015

Beyma 15LEX1600Nd: 15"-Neodym-Subwoofer mit 1600 W AES bei 8,8 kg

Der Beyma 15LEX1600Nd kombiniert die hohe Belastbarkeit der LEX-1600-Klasse mit einem Neodym-Antrieb: 1600 W AES auf einer 4"-Schwingspule, 96 dB Empfindlichkeit, 8 Ω – und das bei 8,8 kg Gewicht. Er ist das Chassis für Subwoofer und Bassboxen, die getragen, geflogen oder in Tourgehäusen bewegt werden, wo der Ferrit-Bruder schlicht zu schwer wäre. Der Arbeitsbereich von 40 bis 1500 Hz erlaubt zusätzlich den Einsatz als Tieftöner in tief getrennten 2-Wege-Systemen.

Parameterseitig bringt er Fs 41 Hz, Qts 0,36 und mit 91 l das kleinste Vas unter den 15"-LEX-Modellen mit – die Aufhängung ist also straffer, das Chassis kommt mit weniger Gehäuse aus. Der EBP von 102 liegt knapp über der Grenze, ab der Bassreflex die bessere Wahl ist. BL 20 Tm bewegt eine Masse von 106 g, Xmax beträgt 7 mm und das Verschiebevolumen 616 cm³. Wie beim Ferrit-Pendant gilt: Die thermische Reserve ist das Kapital, der Hub ist konventionell.

Einsatz und Gehäuse

Aus den Thiele-Small-Parametern folgt ein Bassreflex-Richtwert von 73 l, abgestimmt auf 43 Hz, mit f3 bei 45 Hz. Das ist für einen tourtauglichen 15"-Sub ein gut handhabbares Volumen mit brauchbarem Tiefgang. Geschlossen wären es 32 l bei fc 81 Hz – als reines Bassabteil in einem größeren System oder mit DSP-Entzerrung nutzbar, für einen eigenständigen Sub aber zu wenig. Beide Varianten rechnest du auf 42.audio mit der Gehäuseberechnung sauber durch, inklusive Portquerschnitt für 1600 W.

Die Trennung zum Top setzt du deutlich unterhalb der oberen Grenze von 1500 Hz, im üblichen Sub/Top-Bereich. Mit Le 1,2 mH bleibt das Chassis im oberen Bass kontrolliert. Da 1600 W Endstufenleistung die 7 mm Xmax unterhalb der Abstimmfrequenz schnell überschreiten, gehören Hochpass und Limiter zwingend in die Signalkette.

Worauf du achten solltest

  • 8,8 kg mit Neodym – der 15"-1600-W-Bass für Touring und geflogene Bassboxen.
  • Einbautiefe 181 mm: Standard für 15"-Subgehäuse, Port nicht vor den Magneten legen.
  • 8 Ω, Re 5,2 Ω: Endstufe bis 1600 W an 8 Ω, Limiter auf Xmax 7 mm einstellen.
  • Vas 91 l, Qts 0,36: kleinstes Gehäuse innerhalb der 15"-LEX-Reihe.
  • Obere Grenze 1500 Hz – auch als Tieftöner im 2-Wege-System mit tiefer Trennung nutzbar.

Häufige Fragen

Worin unterscheidet sich der 15LEX1600Nd vom 15LEX1000Nd?

Beide teilen Fs 41 Hz und ein Qts um 0,36 bis 0,37. Der 15LEX1600Nd hat die 4"-Spule mit 1600 W AES und mit 91 l ein kleineres Vas als der 15LEX1000Nd mit 113 l, braucht also weniger Gehäuse bei mehr Belastbarkeit. Wer keine 1600 W verfeuert, fährt mit dem leichteren 15LEX1000Nd günstiger.

Welche Endstufe empfiehlt sich für den 15LEX1600Nd?

Ein Kanal mit bis zu 1600 W an 8 Ω nutzt die thermische Reserve aus. Entscheidend ist ein Hochpass unter der Abstimmung und ein Limiter, denn mechanisch limitiert Xmax von 7 mm lange vor der Schwingspule.

Wie schlägt er sich gegen den 18 Sound 15ND840?

Der 15ND840 hat mit Fs 43 Hz und Qts 0,37 ähnliche Kennwerte, aber mit 163 l ein deutlich größeres Vas. Der Beyma mit 91 l Vas kommt mit spürbar weniger Volumen aus – ein Vorteil, wenn der Sub kompakt bleiben soll.

Beyma 15LEX1600Nd: Hersteller, Schreibweisen und Einordnung

Beyma und Acustica Beyma bezeichnen denselben Hersteller: Acústica Beyma S.L. aus Moncada bei Valencia, Spanien. Der 15LEX1600Nd ist ein 15-Zoll-Tieftöner mit Neodymmagnet aus der Serie LEX und bei 42.audio, Beyma-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.

Bei 42.audio bekommst du den BEYMA 15LEX1600Nd mit allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas Beyma.

Thiele-Small-Parameter

Nennimpedanz8 Ω
Resonanzfrequenz fs41 Hz
Gesamtgüte Qts0,36
Elektrische Güte Qes0,4
Mechanische Güte Qms9,8
Äquivalentvolumen Vas91,0 l
Bewegte Masse Mms106,0 g
Membranfläche Sd880 cm²
Lineare Auslenkung Xmax7 mm
Verschiebevolumen Vd616 cm³
Antriebsfaktor BL20 Tm
Gleichstromwiderstand Re5,2 Ω
Schwingspuleninduktivität Le1,2 mH

Gehäusevorschlag

Der EBP von 102 spricht für ein Bassreflexgehäuse. EBP = fs / Qes = 41 / 0,4

Geschlossen (Qtc 0,707)

Gehäusevolumen Vb
31,9 l
Einbauresonanz Fc
81 Hz
Grenzfrequenz F3
81 Hz

Bassreflex (QB3 nach Small)empfohlen

Gehäusevolumen Vb
62,5 l
Abstimmfrequenz Fb
46 Hz
Grenzfrequenz F3
48 Hz

Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.

Vergleichbare Chassis

Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.

Spezifikationen

Allgemein
Hersteller BEYMA
Kategorie Low Frequency
Serie LEX
Magnet Neodymium
Impedanz (Ω) 8
Belastbarkeit (W) 1600
Empfindlichkeit (dB) 96
Frequenz von (Hz) 40
Frequenz bis (Hz) 1500
Abmessungen & Korb
Durchmesser 15
Schwingspule (Zoll) 4
Einbautiefe (mm) 181
Gewicht (kg) 8.8
Thiele-Small-Parameter
Re (Ω) 5.2
Le (mH) 1.2
Fs (Hz) 41
Qms 9.8
Qes 0.4
Qts 0.36
Vas (l) 91
Xmax (mm) 7
Vd (cm³) 616
BL (Tm) 20
Mms (kg) 0.106
Sd (m²) 0.088
