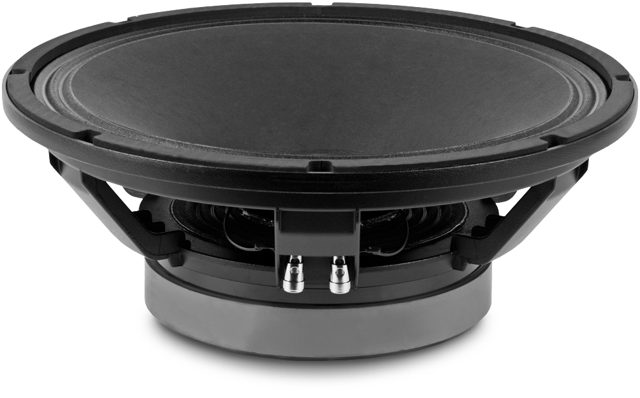

BEYMA 15P80Fe/N

https://42.audio/web/image/product.template/11535/image_1920?unique=24e070f

BEYMA 15P80Fe/N — 15" / 15 Zoll · Tieftöner · Subwoofer / Bass · Ferrit-Magnet
800 W AES - 101 dB - 30 – 4000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-TT-BEY-0022

303,00 € 303.0 EUR 303,00 €

Preis auf Anfrage

inkl. MwSt. · Versandkostenfrei innerhalb Deutschlands
  • Hersteller
  • Kategorie
  • Serie
  • Magnet
  • Impedanz (Ω)
  • Belastbarkeit (W)
  • Empfindlichkeit (dB)
  • Frequenz von (Hz)
  • Frequenz bis (Hz)
  • Durchmesser
  • Schwingspule (Zoll)
  • Einbautiefe (mm)
  • Gewicht (kg)
  • Re (Ω)
  • Le (mH)
  • Fs (Hz)
  • Qms
  • Qes
  • Qts
  • Vas (l)
  • Xmax (mm)
  • Vd (cm³)
  • BL (Tm)
  • Mms (kg)
  • Sd (m²)

Diese Kombination existiert nicht.

Kontaktieren Sie uns
Wir melden uns innerhalb von 24 h – Angebot 48 h gültig.
Danke! Wir prüfen deinen Zielpreis und melden uns schnellstens.
  1. Startseite
  2. Chassis-Shop
  3. Tieftöner
  4. BEYMA 15P80Fe/N

BEYMA 15P80Fe/N — 15" · Tieftöner · Ferrit-Magnet

800 W AES · 101 dB Empfindlichkeit · Frequenzbereich 30 Hz – 4000 Hz

Technische Daten

  • Durchmesser: 15 "
  • Schwingspule: 4 "
  • Belastbarkeit: 800 W AES
  • Empfindlichkeit: 101 dB
  • Impedanz: 8 Ω
  • Magnet: Ferrit
  • Gewicht: 12.5 kg
  • Einbautiefe: 163 mm
  • Frequenzbereich: 30 – 4000 Hz

Serie: P · Artikel-Nr: 42A-CHS-TT-BEY-0022

Beyma 15P80Fe/N: 15"-Ferrit-Tieftöner mit 101 dB und Fs 32 Hz für Horn und Reflex

101 dB Empfindlichkeit aus einem 15"-Ferrit-Chassis – der Beyma 15P80Fe/N aus der P-Serie erreicht das mit einer leichten Membran von 88 g, einem Antrieb mit BL 22,1 Tm und einer 4"-Schwingspule. 800 W AES Belastbarkeit, 8 Ω und ein Arbeitsbereich von 30 bis 4000 Hz beschreiben einen Tieftöner mit ungewöhnlicher Bandbreite, der sowohl tief als auch weit in den Mittelton hinein spielt.

Die Parameter sind eigen: Fs 32 Hz mit einem Vas von 305 l bedeutet eine sehr weiche Aufhängung, Qts 0,18 und ein EBP von 168 zeigen einen stark bedämpften Antrieb. Diese Kombination – tiefe Resonanz, riesiges Vas, niedriges Qts – ist das klassische Profil eines Horn-Tieftöners: In einem Frontloaded-Horn oder Scoop nutzt du die 101 dB und die tiefe Fs voll aus. Xmax 7,5 mm und 660 cm³ Verschiebevolumen sind für den Hornbetrieb, bei dem der Hub durch die akustische Last klein bleibt, mehr als ausreichend. Mit 12,5 kg ist das Chassis ein Fall für stationäre Gehäuse.

Einsatz und Gehäuse

Die klassische Näherung liefert als Bassreflex-Richtwert nur 33 l mit Abstimmung auf 63 Hz und f3 bei 92 Hz – die Formeln bestrafen das niedrige Qts. In der Praxis wird der 15P80Fe/N deshalb entweder größer gebaut und tiefer abgestimmt oder, noch besser, in ein Horn gesetzt, das den starken Antrieb in Pegel umsetzt. Die geschlossene Variante mit 21 l und fc 126 Hz taugt nur als Mittelbass-Abteil in einem 3-Wege-System. Für eine eigene Auslegung jenseits der Richtwerte steht die Gehäuseberechnung auf 42.audio bereit.

Die obere Grenze von 4000 Hz erlaubt eine 2-Wege-Konstruktion mit Kompressionstreiber und Horn; trenne deutlich unterhalb dieser Grenze, damit die Bündelung des 15"-Konus zur Abstrahlung des Horns passt. Le von 1,2 mH ist für eine 4"-Spule niedrig und stützt die Mitteltonfähigkeit. Bei Reflexgehäusen gehört ein Hochpass unter die Abstimmung, im Horn übernimmt die akustische Last die Hubbegrenzung im Arbeitsbereich.

Worauf du achten solltest

  • Qts 0,18, Vas 305 l: ein Horn-Tieftöner, kein Chassis für kleine Reflexboxen.
  • 101 dB Empfindlichkeit – 800 W AES reichen für sehr hohe Pegel.
  • Gewicht 12,5 kg, Einbautiefe 163 mm: Ferrit-Antrieb für stationäre Gehäuse.
  • 8 Ω, Re 5,3 Ω: jede 8-Ω-taugliche Endstufe, Hochpass bei Reflexbetrieb.
  • Obere Grenze 4000 Hz, Le 1,2 mH: 2-Wege-Betrieb mit Horn-Hochtöner möglich.

Häufige Fragen

Warum ist das Bassreflex-Richtvolumen so klein?

Weil die klassischen Näherungsformeln für Qts 0,18 ein sehr kleines Volumen mit hoher Abstimmung ausgeben – 33 l bei 63 Hz. Das ist rechnerisch korrekt, aber praktisch selten das Ziel. Chassis mit diesem Profil spielen ihre Stärke im Horn oder in größeren, tiefer abgestimmten Gehäusen aus.

Was unterscheidet den 15P80Fe/N vom 15P80Nd?

Der 15P80Nd ist die Neodym-Version mit Fs 39 Hz, Qts 0,21 und Vas 184 l – straffer aufgehängt als der Ferrit-Bruder mit Fs 32 Hz und 305 l Vas. Der Fe/N geht tiefer und will das Horn, der Nd ist leichter und kommt mit kleineren Gehäusen zurecht.

Kann ich ihn in einem Scoop oder Frontloaded-Horn betreiben?

Ja, dafür ist das Profil aus tiefer Fs, niedrigem Qts und 101 dB Empfindlichkeit ideal. Die akustische Last des Horns reduziert den Hub, sodass die 7,5 mm Xmax im Arbeitsbereich kaum gefordert werden. Unterhalb der Hornmundfrequenz solltest du trotzdem einen Hochpass setzen.

Beyma 15P80Fe/N: Hersteller, Schreibweisen und Einordnung

Beyma und Acustica Beyma bezeichnen denselben Hersteller: Acústica Beyma S.L. aus Moncada bei Valencia, Spanien. Der 15P80Fe/N ist ein 15-Zoll-Tieftöner mit Ferritmagnet aus der Serie P und bei 42.audio, Beyma-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.

Bei 42.audio bekommst du den BEYMA 15P80Fe/N mit allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas Beyma.

Thiele-Small-Parameter

Nennimpedanz8 Ω
Resonanzfrequenz fs32 Hz
Gesamtgüte Qts0,18
Elektrische Güte Qes0,19
Mechanische Güte Qms5,5
Äquivalentvolumen Vas305,0 l
Bewegte Masse Mms88,0 g
Membranfläche Sd880 cm²
Lineare Auslenkung Xmax7,5 mm
Verschiebevolumen Vd660 cm³
Antriebsfaktor BL22,1 Tm
Gleichstromwiderstand Re5,3 Ω
Schwingspuleninduktivität Le1,2 mH

Gehäusevorschlag

Der EBP von 168 spricht für ein Bassreflexgehäuse. EBP = fs / Qes = 32 / 0,19

Geschlossen (Qtc 0,707)

Gehäusevolumen Vb
21,1 l
Einbauresonanz Fc
126 Hz
Grenzfrequenz F3
126 Hz

Bassreflex (QB3 nach Small)empfohlen

Gehäusevolumen Vb
21,3 l
Abstimmfrequenz Fb
73 Hz
Grenzfrequenz F3
103 Hz

Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.

Vergleichbare Chassis

Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.

Spezifikationen

Allgemein
Hersteller BEYMA
Kategorie Low Frequency
Serie P
Magnet Ferrite
Impedanz (Ω) 8
Belastbarkeit (W) 800
Empfindlichkeit (dB) 101
Frequenz von (Hz) 30
Frequenz bis (Hz) 4000
Abmessungen & Korb
Durchmesser 15
Schwingspule (Zoll) 4
Einbautiefe (mm) 163
Gewicht (kg) 12.5
Thiele-Small-Parameter
Re (Ω) 5.3
Le (mH) 1.2
Fs (Hz) 32
Qms 5.5
Qes 0.19
Qts 0.18
Vas (l) 305
Xmax (mm) 7.5
Vd (cm³) 660
BL (Tm) 22.1
Mms (kg) 0.088
Sd (m²) 0.088
