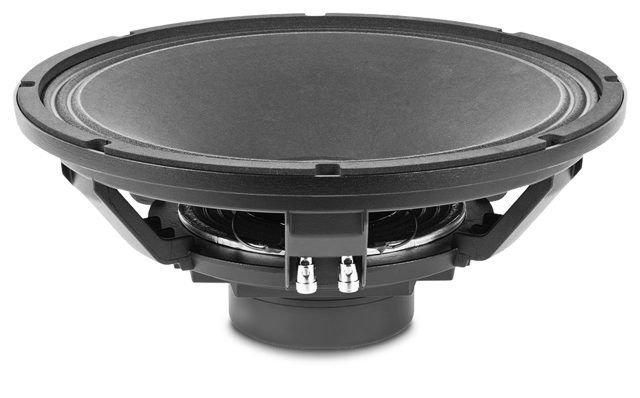

BEYMA 15P80Nd

BEYMA 15P80Nd

https://42.audio/web/image/product.template/11530/image_1920?unique=e2dcdf9

BEYMA 15P80Nd — 15" / 15 Zoll · Tieftöner · Subwoofer / Bass · Neodym-Magnet
800 W AES - 101 dB - 40 – 4000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-TT-BEY-0017

422,00 € 422.0 EUR 422,00 €

Preis auf Anfrage

inkl. MwSt., zzgl. Versandkosten
  • Hersteller
  • Kategorie
  • Serie
  • Magnet
  • Impedanz (Ω)
  • Belastbarkeit (W)
  • Empfindlichkeit (dB)
  • Frequenz von (Hz)
  • Frequenz bis (Hz)
  • Durchmesser
  • Schwingspule (Zoll)
  • Einbautiefe (mm)
  • Gewicht (kg)
  • Re (Ω)
  • Le (mH)
  • Fs (Hz)
  • Qms
  • Qes
  • Qts
  • Vas (l)
  • Xmax (mm)
  • Vd (cm³)
  • BL (Tm)
  • Mms (kg)
  • Sd (m²)

Diese Kombination existiert nicht.

Kontaktieren Sie uns
Wir melden uns innerhalb von 24 h – Angebot 48 h gültig.
Danke! Wir prüfen deinen Zielpreis und melden uns schnellstens.
  1. Startseite
  2. Chassis-Shop
  3. Tieftöner
  4. BEYMA 15P80Nd

BEYMA 15P80Nd — 15" · Tieftöner · Neodym-Magnet

800 W AES · 101 dB Empfindlichkeit · Frequenzbereich 40 Hz – 4000 Hz

Technische Daten

  • Durchmesser: 15 "
  • Schwingspule: 4 "
  • Belastbarkeit: 800 W AES
  • Empfindlichkeit: 101 dB
  • Impedanz: 8 Ω
  • Magnet: Neodym
  • Gewicht: 6 kg
  • Einbautiefe: 209 mm
  • Frequenzbereich: 40 – 4000 Hz

Serie: P · Artikel-Nr: 42A-CHS-TT-BEY-0017

Thiele-Small-Parameter

Nennimpedanz8 Ω
Resonanzfrequenz fs39 Hz
Gesamtgüte Qts0,21
Elektrische Güte Qes0,36
Mechanische Güte Qms8,2
Äquivalentvolumen Vas184,0 l
Bewegte Masse Mms123,0 g
Membranfläche Sd880 cm²
Lineare Auslenkung Xmax8 mm
Verschiebevolumen Vd704 cm³
Antriebsfaktor BL21 Tm
Gleichstromwiderstand Re5,2 Ω
Schwingspuleninduktivität Le1,1 mH

Gehäusevorschlag

Der EBP von 108 spricht für ein Bassreflexgehäuse. EBP = fs / Qes = 39 / 0,36

Geschlossen (Qtc 0,707)

Gehäusevolumen Vb
17,8 l
Einbauresonanz Fc
131 Hz
Grenzfrequenz F3
131 Hz

Bassreflex (QB3 nach Small)empfohlen

Gehäusevolumen Vb
21,3 l
Abstimmfrequenz Fb
76 Hz
Grenzfrequenz F3
101 Hz

Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.

Vergleichbare Chassis

Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.

Spezifikationen

Allgemein
Hersteller BEYMA
Kategorie Low Frequency
Serie P
Magnet Neodymium
Impedanz (Ω) 8
Belastbarkeit (W) 800
Empfindlichkeit (dB) 101
Frequenz von (Hz) 40
Frequenz bis (Hz) 4000
Abmessungen & Korb
Durchmesser 15
Schwingspule (Zoll) 4
Einbautiefe (mm) 209
Gewicht (kg) 6
Thiele-Small-Parameter
Re (Ω) 5.2
Le (mH) 1.1
Fs (Hz) 39
Qms 8.2
Qes 0.36
Qts 0.21
Vas (l) 184
Xmax (mm) 8
Vd (cm³) 704
BL (Tm) 21
Mms (kg) 0.123
Sd (m²) 0.088
