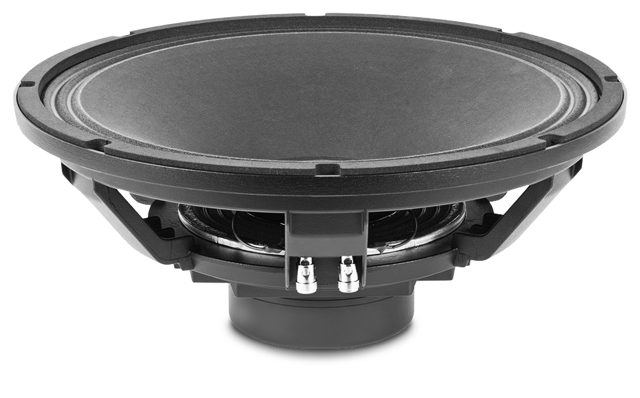

BEYMA 15P80Nd

https://42.audio/web/image/product.template/11530/image_1920?unique=24e070f

BEYMA 15P80Nd — 15" / 15 Zoll · Tieftöner · Subwoofer / Bass · Neodym-Magnet
800 W AES - 101 dB - 40 – 4000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-TT-BEY-0017

422,00 € 422.0 EUR 422,00 €

Preis auf Anfrage

inkl. MwSt. · Versandkostenfrei innerhalb Deutschlands
  • Hersteller
  • Kategorie
  • Serie
  • Magnet
  • Impedanz (Ω)
  • Belastbarkeit (W)
  • Empfindlichkeit (dB)
  • Frequenz von (Hz)
  • Frequenz bis (Hz)
  • Durchmesser
  • Schwingspule (Zoll)
  • Einbautiefe (mm)
  • Gewicht (kg)
  • Re (Ω)
  • Le (mH)
  • Fs (Hz)
  • Qms
  • Qes
  • Qts
  • Vas (l)
  • Xmax (mm)
  • Vd (cm³)
  • BL (Tm)
  • Mms (kg)
  • Sd (m²)

Diese Kombination existiert nicht.

Kontaktieren Sie uns
Wir melden uns innerhalb von 24 h – Angebot 48 h gültig.
Danke! Wir prüfen deinen Zielpreis und melden uns schnellstens.
  1. Startseite
  2. Chassis-Shop
  3. Tieftöner
  4. BEYMA 15P80Nd

BEYMA 15P80Nd — 15" · Tieftöner · Neodym-Magnet

800 W AES · 101 dB Empfindlichkeit · Frequenzbereich 40 Hz – 4000 Hz

Technische Daten

  • Durchmesser: 15 "
  • Schwingspule: 4 "
  • Belastbarkeit: 800 W AES
  • Empfindlichkeit: 101 dB
  • Impedanz: 8 Ω
  • Magnet: Neodym
  • Gewicht: 6 kg
  • Einbautiefe: 209 mm
  • Frequenzbereich: 40 – 4000 Hz

Serie: P · Artikel-Nr: 42A-CHS-TT-BEY-0017

Beyma 15P80Nd: 15"-Neodym-Tieftöner mit 101 dB und 6 kg für Tops und Mittelbass

Sechs Kilogramm für ein 15"-Chassis mit 4"-Schwingspule und 800 W AES – der Beyma 15P80Nd aus der P-Serie zeigt, wozu ein Neodym-Antrieb im Großformat gut ist. Mit 101 dB Empfindlichkeit, 8 Ω und einem Arbeitsbereich von 40 bis 4000 Hz ist er ein Tieftöner für 2-Wege-Tops, Mittelbass-Hörner und geflogene Systeme, in denen Wirkungsgrad und Gewicht gleichermaßen zählen.

Der Antrieb mit BL 21 Tm bewegt eine Membran von 123 g, Fs liegt bei 39 Hz, Vas bei 184 l – ein großzügig weich aufgehängtes Chassis, das auf Pegel und Bandbreite hin ausgelegt ist. Xmax von 8 mm und 704 cm³ Verschiebevolumen erlauben kräftigen Kick- und Oberbass; als alleiniger Tiefbass in kleinen Gehäusen ist er nicht gedacht. Le von 1,1 mH ist für eine 4"-Spule niedrig und ein Grund, warum das Chassis bis 4000 Hz sauber mitkommt. Die Einbautiefe von 209 mm ist für das Format ungewöhnlich groß und muss ins Gehäusekonzept eingeplant werden.

Einsatz und Gehäuse

Als Richtwert aus den klassischen Näherungsformeln ergibt sich ein Bassreflexgehäuse von 31 l mit Abstimmung auf 67 Hz und f3 bei 90 Hz – kompakt und auf Mittelbass ausgelegt. Das passt zu einem 15"-Top über Subwoofern, wo der 15P80Nd mit 101 dB die Pegelreserve des gesamten Systems anhebt. Wer ihn tiefer spielen lassen will, baut größer und stimmt tiefer ab, oder setzt ihn in ein Mittelbass-Horn, für das der starke Antrieb prädestiniert ist. Geschlossen mit 18 l und fc 131 Hz bleibt nur die Rolle als Mittelbass-Abteil in einem 3-Wege-System. Details rechnest du auf 42.audio mit der Gehäuseberechnung.

Die obere Grenze von 4000 Hz gibt dir Freiheit bei der Trennung zum Hochtöner: Sinnvoll ist sie deutlich unterhalb dieser Grenze, wo ein 15"-Konus noch breit genug abstrahlt, um an ein Horn anzuschließen. Ein 1,4"- oder 2"-Kompressionstreiber mit Horn aus dem Beyma-Sortiment ergänzt das Chassis zu einem Hochleistungs-2-Wege-Top. Ein Hochpass unterhalb der Reflexabstimmung ist bei 8 mm Xmax Pflicht.

Worauf du achten solltest

  • 6 kg bei 15" und 4"-Spule – gemacht für geflogene Tops und Tourgehäuse.
  • Einbautiefe 209 mm: tiefer als üblich, Gehäusetiefe und Portverlauf prüfen.
  • 101 dB Empfindlichkeit, 800 W AES – hohe Pegel mit moderater Endstufenleistung.
  • 8 Ω, Re 5,2 Ω: Endstufe mit 8-Ω-Freigabe, Hochpass unter fb bei Reflexbetrieb.
  • Le 1,1 mH, obere Grenze 4000 Hz: eignet sich als Tieftöner im 2-Wege-Top mit Horn.

Häufige Fragen

Ist der 15P80Nd ein Subwoofer?

Nein. Der Reflex-Richtwert von 31 l mit f3 um 90 Hz zeigt die Ausrichtung auf Mittelbass und Kick. Mit 8 mm Xmax und 101 dB Empfindlichkeit ist er der Tieftöner im Top über einem Subwoofer oder das Chassis im Mittelbass-Horn, nicht der Tiefbass-Lieferant.

Wie unterscheidet er sich vom 18 Sound 15ND930?

Der 15ND930 hat mit Fs 36 Hz und Vas 206 l ein ähnliches Profil, ist aber noch etwas weicher aufgehängt als der Beyma mit Fs 39 Hz und 184 l. Beide sind Mittelbass-Chassis mit hohem Wirkungsgrad; im Gehäuse verhalten sie sich ähnlich, der Beyma braucht etwas weniger Volumen.

Welche Endstufe braucht der 15P80Nd?

Ein Kanal mit bis zu 800 W an 8 Ω reizt die AES-Belastbarkeit aus, wegen der 101 dB Empfindlichkeit reicht in vielen Tops deutlich weniger. Wichtig ist ein Hochpass unter der Abstimmfrequenz, damit die 8 mm Xmax bei tiefen Impulsen nicht überschritten werden.

Beyma 15P80Nd: Hersteller, Schreibweisen und Einordnung

Beyma und Acustica Beyma bezeichnen denselben Hersteller: Acústica Beyma S.L. aus Moncada bei Valencia, Spanien. Der 15P80Nd ist ein 15-Zoll-Tieftöner mit Neodymmagnet aus der Serie P und bei 42.audio, Beyma-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.

Bei 42.audio bekommst du den BEYMA 15P80Nd mit allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas Beyma.

Thiele-Small-Parameter

Nennimpedanz8 Ω
Resonanzfrequenz fs39 Hz
Gesamtgüte Qts0,21
Elektrische Güte Qes0,36
Mechanische Güte Qms8,2
Äquivalentvolumen Vas184,0 l
Bewegte Masse Mms123,0 g
Membranfläche Sd880 cm²
Lineare Auslenkung Xmax8 mm
Verschiebevolumen Vd704 cm³
Antriebsfaktor BL21 Tm
Gleichstromwiderstand Re5,2 Ω
Schwingspuleninduktivität Le1,1 mH

Gehäusevorschlag

Der EBP von 108 spricht für ein Bassreflexgehäuse. EBP = fs / Qes = 39 / 0,36

Geschlossen (Qtc 0,707)

Gehäusevolumen Vb
17,8 l
Einbauresonanz Fc
131 Hz
Grenzfrequenz F3
131 Hz

Bassreflex (QB3 nach Small)empfohlen

Gehäusevolumen Vb
21,3 l
Abstimmfrequenz Fb
76 Hz
Grenzfrequenz F3
101 Hz

Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.

Vergleichbare Chassis

Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.

Spezifikationen

Allgemein
Hersteller BEYMA
Kategorie Low Frequency
Serie P
Magnet Neodymium
Impedanz (Ω) 8
Belastbarkeit (W) 800
Empfindlichkeit (dB) 101
Frequenz von (Hz) 40
Frequenz bis (Hz) 4000
Abmessungen & Korb
Durchmesser 15
Schwingspule (Zoll) 4
Einbautiefe (mm) 209
Gewicht (kg) 6
Thiele-Small-Parameter
Re (Ω) 5.2
Le (mH) 1.1
Fs (Hz) 39
Qms 8.2
Qes 0.36
Qts 0.21
Vas (l) 184
Xmax (mm) 8
Vd (cm³) 704
BL (Tm) 21
Mms (kg) 0.123
Sd (m²) 0.088
