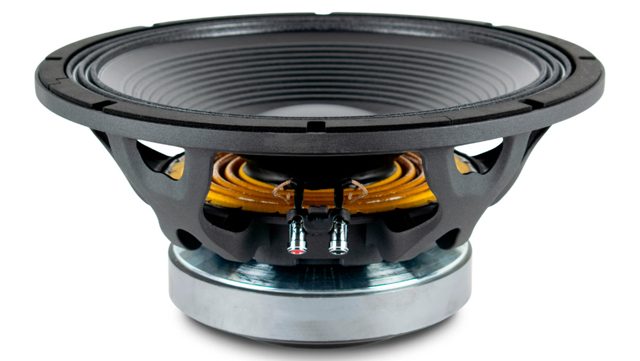

BEYMA 15QLEX1600Fe

https://42.audio/web/image/product.template/11531/image_1920?unique=24e070f

BEYMA 15QLEX1600Fe — 15" / 15 Zoll · Tieftöner · Subwoofer / Bass · Ferrit-Magnet
1600 W AES - 96 dB - 35 – 1000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-TT-BEY-0018

434,00 € 434.0 EUR 434,00 €

Preis auf Anfrage

inkl. MwSt. · Versandkostenfrei innerhalb Deutschlands
  • Hersteller
  • Kategorie
  • Serie
  • Magnet
  • Impedanz (Ω)
  • Belastbarkeit (W)
  • Empfindlichkeit (dB)
  • Frequenz von (Hz)
  • Frequenz bis (Hz)
  • Durchmesser
  • Schwingspule (Zoll)
  • Einbautiefe (mm)
  • Gewicht (kg)
  • Re (Ω)
  • Le (mH)
  • Fs (Hz)
  • Qms
  • Qes
  • Qts
  • Vas (l)
  • Xmax (mm)
  • Vd (cm³)
  • BL (Tm)
  • Mms (kg)
  • Sd (m²)

Diese Kombination existiert nicht.

Kontaktieren Sie uns
Wir melden uns innerhalb von 24 h – Angebot 48 h gültig.
Danke! Wir prüfen deinen Zielpreis und melden uns schnellstens.
  1. Startseite
  2. Chassis-Shop
  3. Tieftöner
  4. BEYMA 15QLEX1600Fe

BEYMA 15QLEX1600Fe — 15" · Tieftöner · Ferrit-Magnet

1600 W AES · 96 dB Empfindlichkeit · Frequenzbereich 35 Hz – 1000 Hz

Technische Daten

  • Durchmesser: 15 "
  • Schwingspule: 4 "
  • Belastbarkeit: 1600 W AES
  • Empfindlichkeit: 96 dB
  • Impedanz: 8 Ω
  • Magnet: Ferrit
  • Gewicht: 13.9 kg
  • Einbautiefe: 188 mm
  • Frequenzbereich: 35 – 1000 Hz

Serie: QLEX · Artikel-Nr: 42A-CHS-TT-BEY-0018

Beyma 15QLEX1600Fe: 15"-Tieftöner mit 4"-Schwingspule und 1600 W AES für straffe Gehäuse

Der Beyma 15QLEX1600Fe ist ein 15"-Tieftöner aus der QLEX-Serie mit Ferritantrieb, 4"-Schwingspule und 1600 W AES Belastbarkeit. Er ist als Bass- und Subwoofer-Chassis für die PA gebaut, wo hohe Dauerleistung und Kontrolle wichtiger sind als der letzte Hertz Tiefgang. Der nutzbare Bereich reicht von 35 bis 1000 Hz, die Empfindlichkeit liegt bei 96 dB an 8 Ω.

Innerhalb der 15"-Klasse fällt vor allem der Antrieb auf: Mit einem Qts von 0,21 und einem BL von 18,5 Tm bei nur 105 g bewegter Masse ist das Chassis elektrisch stark bedämpft. Das Vas von 102 l ist für einen 15" niedrig, die Aufhängung also vergleichsweise steif. Beides zusammen heißt: Der 15QLEX1600Fe will kleine, straffe Gehäuse und lässt sich mit viel Leistung im Zaum halten, statt in großen Volumen weich zu werden. Xmax liegt bei 7,2 mm, das Verschiebevolumen bei 634 cm³.

Einsatz und Gehäuse

Der EBP von 79 lässt Bassreflex und geschlossen zu. Die klassischen Näherungsformeln liefern als Richtwert ein sehr kompaktes Bassreflexvolumen von 17 l mit Abstimmung auf 56 Hz und einem f3 um 76 Hz; geschlossen kommen bei Butterworth-Abstimmung 9,9 l mit fc 111 Hz heraus. Diese Zahlen zeigen vor allem, wie stark der Antrieb ist. Für mehr Tiefgang ist eine tiefere Abstimmung in einem größeren Volumen möglich, dann mit flacherem Verlauf – wie weit du damit gehen kannst, rechnest du am besten in der Gehäuseberechnung von 42.audio durch. Im Multiweg-Einsatz trennst du deutlich unterhalb der oberen Grenze von 1000 Hz, damit die 4"-Schwingspule und die Induktivität von 1,1 mH nicht in den Mitteltonbereich hineinarbeiten.

Wer den Treiber in einem Hornsubwoofer oder Bandpass einsetzen will, findet in dem niedrigen Qts und der hohen Belastbarkeit gute Voraussetzungen. Die Einbautiefe von 188 mm und das Gewicht von 13,9 kg musst du bei der Konstruktion einplanen.

Worauf du achten solltest

  • 8 Ω Nennimpedanz, Re 5,3 Ω: an jedem PA-Verstärker mit 8-Ω-Freigabe problemlos zu betreiben.
  • Ferritmagnet, 13,9 kg Gewicht: Gehäusewand und Verschraubung entsprechend stabil auslegen.
  • Einbautiefe 188 mm bei 4"-Schwingspule – genug Platz hinter der Schallwand vorsehen.
  • Qts 0,21 und Vas 102 l: Chassis für kleine, straff abgestimmte Gehäuse, nicht für große Volumen.
  • Xmax 7,2 mm: Hubreserve moderat, unterhalb der Abstimmung per Hochpass schützen.

Häufige Fragen

Ist der 15QLEX1600Fe als Subwoofer im Heimkino sinnvoll?

Mit Qts 0,21 und Vas 102 l ist er auf kompakte, stark bedämpfte Gehäuse ausgelegt und braucht dort Leistung, um Tiefbass zu liefern. Für Heimanwendungen mit begrenztem Volumen und einem kräftigen Verstärker kann das passen, tiefer Bass unterhalb der Abstimmung braucht dann Entzerrung. Rechne die Abstimmung vorher in der Gehäuseberechnung durch.

Wie unterscheidet er sich vom Beyma 15P80Nd?

Der 15P80Nd hat mit fs 39 Hz und Vas 184 l eine weichere Aufhängung bei ähnlichem Qts von 0,21 und wird daher in größeren Gehäusen ausgelegt. Der 15QLEX1600Fe setzt mit fs 33 Hz, Vas 102 l und der 4"-Schwingspule auf Belastbarkeit im kleinen Volumen. Beide Chassis führt 42.audio im Shop.

Welcher Verstärker passt zum 15QLEX1600Fe?

Die Nennimpedanz beträgt 8 Ω, die Belastbarkeit 1600 W AES. Ein Verstärker, der diese Leistung an 8 Ω dauerhaft liefert, nutzt das Chassis aus. Wichtiger als die Spitzenleistung ist ein sauberer Hochpass unterhalb der Gehäuseabstimmung, damit die 7,2 mm Xmax nicht überschritten werden.

Beyma 15QLEX1600Fe: Hersteller, Schreibweisen und Einordnung

Beyma und Acustica Beyma bezeichnen denselben Hersteller: Acústica Beyma S.L. aus Moncada bei Valencia, Spanien. Der 15QLEX1600Fe ist ein 15-Zoll-Tieftöner mit Ferritmagnet aus der Serie QLEX und bei 42.audio, Beyma-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.

Bei 42.audio bekommst du den BEYMA 15QLEX1600Fe mit allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas Beyma.

Thiele-Small-Parameter

Nennimpedanz8 Ω
Resonanzfrequenz fs33 Hz
Gesamtgüte Qts0,21
Elektrische Güte Qes0,42
Mechanische Güte Qms10,5
Äquivalentvolumen Vas102,0 l
Bewegte Masse Mms105,0 g
Membranfläche Sd880 cm²
Lineare Auslenkung Xmax7,2 mm
Verschiebevolumen Vd634 cm³
Antriebsfaktor BL18,5 Tm
Gleichstromwiderstand Re5,3 Ω
Schwingspuleninduktivität Le1,1 mH

Gehäusevorschlag

Der EBP von 79 liegt im Zwischenbereich — beides möglich, geschlossen spielt trockener, Bassreflex tiefer und lauter. EBP = fs / Qes = 33 / 0,42

Geschlossen (Qtc 0,707)

Gehäusevolumen Vb
9,9 l
Einbauresonanz Fc
111 Hz
Grenzfrequenz F3
111 Hz

Bassreflex (QB3 nach Small)

Gehäusevolumen Vb
11,8 l
Abstimmfrequenz Fb
64 Hz
Grenzfrequenz F3
85 Hz

Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.

Vergleichbare Chassis

Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.

Spezifikationen

Allgemein
Hersteller BEYMA
Kategorie Low Frequency
Serie QLEX
Magnet Ferrite
Impedanz (Ω) 8
Belastbarkeit (W) 1600
Empfindlichkeit (dB) 96
Frequenz von (Hz) 35
Frequenz bis (Hz) 1000
Abmessungen & Korb
Durchmesser 15
Schwingspule (Zoll) 4
Einbautiefe (mm) 188
Gewicht (kg) 13.9
Thiele-Small-Parameter
Re (Ω) 5.3
Le (mH) 1.1
Fs (Hz) 33
Qms 10.5
Qes 0.42
Qts 0.21
Vas (l) 102
Xmax (mm) 7.2
Vd (cm³) 634
BL (Tm) 18.5
Mms (kg) 0.105
Sd (m²) 0.088
