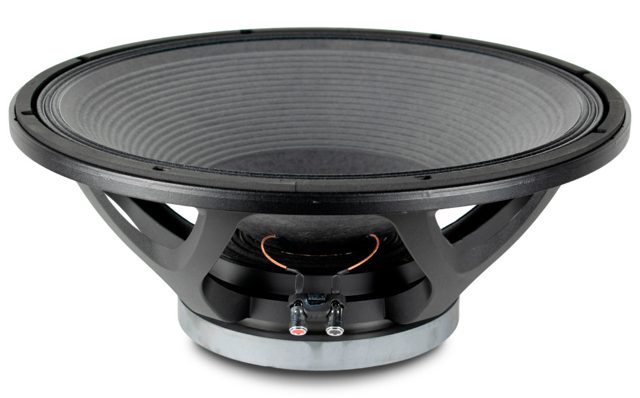

BEYMA 18LX60V2/S

https://42.audio/web/image/product.template/11526/image_1920?unique=24e070f

BEYMA 18LX60V2/S — 18" / 18 Zoll · Tieftöner · Subwoofer / Bass
700 W AES - 98 dB - 25 – 1000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-TT-BEY-0013

309,00 € 309.0 EUR 309,00 €

Preis auf Anfrage

inkl. MwSt. · Versandkostenfrei innerhalb Deutschlands
  • Hersteller
  • Kategorie
  • Serie
  • Impedanz (Ω)
  • Belastbarkeit (W)
  • Empfindlichkeit (dB)
  • Frequenz von (Hz)
  • Frequenz bis (Hz)
  • Durchmesser
  • Schwingspule (Zoll)
  • Einbautiefe (mm)
  • Gewicht (kg)
  • Re (Ω)
  • Le (mH)
  • Fs (Hz)
  • Qms
  • Qes
  • Qts
  • Vas (l)
  • Xmax (mm)
  • Vd (cm³)
  • BL (Tm)
  • Mms (kg)
  • Sd (m²)

Diese Kombination existiert nicht.

Kontaktieren Sie uns
Wir melden uns innerhalb von 24 h – Angebot 48 h gültig.
Danke! Wir prüfen deinen Zielpreis und melden uns schnellstens.
  1. Startseite
  2. Chassis-Shop
  3. Tieftöner
  4. BEYMA 18LX60V2/S

BEYMA 18LX60V2/S — 18" · Tieftöner

700 W AES · 98 dB Empfindlichkeit · Frequenzbereich 25 Hz – 1000 Hz

Technische Daten

  • Durchmesser: 18 "
  • Schwingspule: 4 "
  • Belastbarkeit: 700 W AES
  • Empfindlichkeit: 98 dB
  • Impedanz: 8 Ω
  • Gewicht: 11.2 kg
  • Einbautiefe: 218 mm
  • Frequenzbereich: 25 – 1000 Hz

Serie: LX · Artikel-Nr: 42A-CHS-TT-BEY-0013

Beyma 18LX60V2/S: 18"-Tieftöner mit Qts 0,48 für große Bassreflex- und geschlossene Gehäuse

Nicht jeder 18" ist ein Hochleistungs-Sub. Der Beyma 18LX60V2/S aus der LX-Serie ist ein 18"-Tieftöner mit 700 W AES, 98 dB Empfindlichkeit und einem für PA-Chassis ungewöhnlich hohen Qts von 0,48. Er deckt 25 bis 1000 Hz an 8 Ω ab und arbeitet mit einer 4"-Schwingspule.

Der hohe Qts zusammen mit Qms 13,8, fs 35 Hz und Vas 236 l beschreibt einen mechanisch verlustarmen Treiber mit vergleichsweise sanfter elektrischer Bedämpfung; BL 19 Tm treibt 178 g bewegte Masse. Solche Chassis brauchen große Volumen, belohnen das aber mit einem gleichmäßigen, tief reichenden Verlauf ohne straffe Abstimmung – ein Profil, das an klassische Großgehäuse für Kino, Bassgitarre und Heim-Subwoofer erinnert, weniger an kompakte Touring-Subs. Xmax liegt bei 8,5 mm, das Verschiebevolumen bei 1130 cm³.

Einsatz und Gehäuse

EBP 73 erlaubt beide Gehäusearten. Der Bassreflex-Richtwert nutzt die untere Grenze von 25 Hz voll aus: 431 l, abgestimmt auf 28 Hz, mit f3 um 25 Hz. Das ist ein sehr großes Gehäuse, wie es in festen Installationen oder im Heimkino mit Platz möglich ist. Geschlossen ergeben sich 202 l bei fc 52 Hz; mit Qts 0,48 verläuft die Kurve gutmütig, was für Musik ohne extremen Sub-Bass reicht und den Gehäusebau deutlich vereinfacht. Die Einbautiefe beträgt 218 mm, das Gewicht 11,2 kg.

Der Beyma 18WRS600 mit fs 30 Hz, Qts 0,47 und Vas 354 l ist ähnlich weich ausgelegt und braucht noch mehr Volumen; der FaitalPRO 18FH500 mit Qts 0,53 und Vas 450,1 l geht in dieselbe Richtung. Wegen der moderaten 8,5 mm Xmax setzt du im Reflexgehäuse einen Hochpass unter die Abstimmung. Als Subwoofer trennst du weit unterhalb der 1000 Hz; die Induktivität von 1,3 mH ist dabei unkritisch. Volumen und Port rechnest du in der Gehäuseberechnung von 42.audio.

Worauf du achten solltest

  • 8 Ω Nennimpedanz, Re 5,2 Ω: auch mittlere PA-Endstufen nutzen die 700 W AES aus.
  • 11,2 kg, Einbautiefe 218 mm.
  • Qts 0,48, Vas 236 l: Bassreflex-Richtwert 431 l – Platz einplanen oder geschlossen mit 202 l.
  • Xmax 8,5 mm: moderater Hub, im Reflexgehäuse Hochpass unterhalb von 28 Hz setzen.
  • Untere Grenze 25 Hz: echten Tiefbass gibt es nur im großen Gehäuse.

Häufige Fragen

Ist der 18LX60V2/S für Heimkino geeignet?

Ja, gerade dort spielt er seine Stärke aus: Ein geschlossenes Gehäuse um 202 l mit fc 52 Hz ist unkompliziert zu bauen und lässt sich mit dem AV-Receiver oder DSP nach unten entzerren. Mit 98 dB Empfindlichkeit und 700 W AES bleibt genug Reserve für Kinopegel. Für maximalen Tiefgang ohne Entzerrung ist der 431-l-Reflexrichtwert die Alternative.

18LX60V2/S oder Beyma 18WRS600?

Beide sind weich aufgehängt: Qts 0,48 gegenüber 0,47. Der 18WRS600 hat mit fs 30 Hz und Vas 354 l noch mehr Volumenbedarf, der 18LX60V2/S mit Vas 236 l und 4"-Schwingspule bleibt etwas kompakter und bringt 700 W AES mit. Beide führt 42.audio im Shop.

Welche Endstufe passt zum 18LX60V2/S?

700 W AES an 8 Ω sind die Dauerbelastbarkeit. Zusammen mit 98 dB Empfindlichkeit reicht eine Endstufe in dieser Größenordnung an 8 Ω vollkommen aus; ein Hochpass unter der Abstimmfrequenz schützt die 8,5 mm Xmax.

Beyma 18LX60V2/S: Hersteller, Schreibweisen und Einordnung

Beyma und Acustica Beyma bezeichnen denselben Hersteller: Acústica Beyma S.L. aus Moncada bei Valencia, Spanien. Der 18LX60V2/S ist ein 18-Zoll-Tieftöner aus der Serie LX und bei 42.audio, Beyma-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.

Bei 42.audio bekommst du den BEYMA 18LX60V2/S mit allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas Beyma.

Thiele-Small-Parameter

Nennimpedanz8 Ω
Resonanzfrequenz fs35 Hz
Gesamtgüte Qts0,48
Elektrische Güte Qes0,48
Mechanische Güte Qms13,8
Äquivalentvolumen Vas236,0 l
Bewegte Masse Mms178,0 g
Membranfläche Sd1.255 cm²
Lineare Auslenkung Xmax8,5 mm
Verschiebevolumen Vd1.130 cm³
Antriebsfaktor BL19 Tm
Gleichstromwiderstand Re5,2 Ω
Schwingspuleninduktivität Le1,3 mH

Gehäusevorschlag

Der EBP von 73 liegt im Zwischenbereich — beides möglich, geschlossen spielt trockener, Bassreflex tiefer und lauter. EBP = fs / Qes = 35 / 0,48

Geschlossen (Qtc 0,707)

Gehäusevolumen Vb
201,8 l
Einbauresonanz Fc
52 Hz
Grenzfrequenz F3
52 Hz

Bassreflex (QB3 nach Small)

Gehäusevolumen Vb
418,8 l
Abstimmfrequenz Fb
29 Hz
Grenzfrequenz F3
27 Hz

Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.

Vergleichbare Chassis

Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.

Spezifikationen

Allgemein
Hersteller BEYMA
Kategorie Low Frequency
Serie LX
Impedanz (Ω) 8
Belastbarkeit (W) 700
Empfindlichkeit (dB) 98
Frequenz von (Hz) 25
Frequenz bis (Hz) 1000
Abmessungen & Korb
Durchmesser 18
Schwingspule (Zoll) 4
Einbautiefe (mm) 218
Gewicht (kg) 11.2
Thiele-Small-Parameter
Re (Ω) 5.2
Le (mH) 1.3
Fs (Hz) 35
Qms 13.8
Qes 0.48
Qts 0.48
Vas (l) 236
Xmax (mm) 8.5
Vd (cm³) 1130
BL (Tm) 19
Mms (kg) 0.178
Sd (m²) 0.1255
