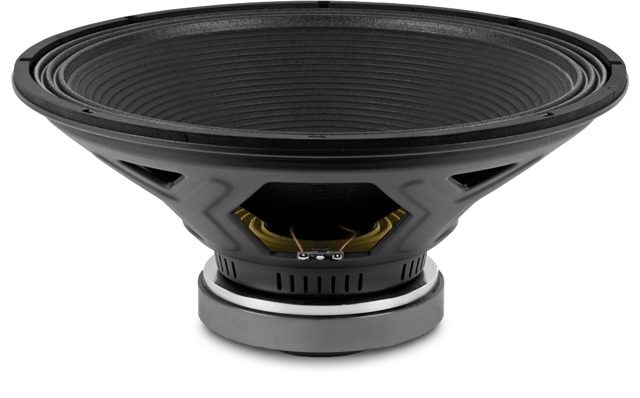

BEYMA 18WRS600

https://42.audio/web/image/product.template/11527/image_1920?unique=24e070f

BEYMA 18WRS600 — 18" / 18 Zoll · Tieftöner · Subwoofer / Bass
600 W AES - 97 dB - 35 – 1000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-TT-BEY-0014

267,00 € 267.0 EUR 267,00 €

Preis auf Anfrage

inkl. MwSt. · Versandkostenfrei innerhalb Deutschlands
  • Hersteller
  • Kategorie
  • Serie
  • Impedanz (Ω)
  • Belastbarkeit (W)
  • Empfindlichkeit (dB)
  • Frequenz von (Hz)
  • Frequenz bis (Hz)
  • Durchmesser
  • Schwingspule (Zoll)
  • Einbautiefe (mm)
  • Gewicht (kg)
  • Re (Ω)
  • Le (mH)
  • Fs (Hz)
  • Qms
  • Qes
  • Qts
  • Vas (l)
  • Xmax (mm)
  • Vd (cm³)
  • BL (Tm)
  • Mms (kg)
  • Sd (m²)

Diese Kombination existiert nicht.

Kontaktieren Sie uns
Wir melden uns innerhalb von 24 h – Angebot 48 h gültig.
Danke! Wir prüfen deinen Zielpreis und melden uns schnellstens.
  1. Startseite
  2. Chassis-Shop
  3. Tieftöner
  4. BEYMA 18WRS600

BEYMA 18WRS600 — 18" · Tieftöner

600 W AES · 97 dB Empfindlichkeit · Frequenzbereich 35 Hz – 1000 Hz

Technische Daten

  • Durchmesser: 18 "
  • Schwingspule: 3 "
  • Belastbarkeit: 600 W AES
  • Empfindlichkeit: 97 dB
  • Impedanz: 8 Ω
  • Gewicht: 8.7 kg
  • Einbautiefe: 218 mm
  • Frequenzbereich: 35 – 1000 Hz

Serie: WRS · Artikel-Nr: 42A-CHS-TT-BEY-0014

Beyma 18WRS600: leichter 18"-Tieftöner mit 97 dB und Qts 0,47 für große Reflexgehäuse

Mit 8,7 kg ist der Beyma 18WRS600 ein ungewöhnlich leichter 18"-Tieftöner. Die WRS-Serie setzt auf eine 3"-Schwingspule mit 600 W AES, 97 dB Empfindlichkeit und einen Parametersatz, der sich deutlich von den schwer angetriebenen Subwoofer-Treibern unterscheidet: Qts 0,47, Vas 354 l und Fs 30 Hz bei einer Membranmasse von nur 178 g.

Die hohe Gesamtgüte kommt von einem moderaten Antrieb mit BL 19 Tm, die mechanische Güte Qms von 13,8 zeigt eine sehr verlustarme Aufhängung. Das ist das Profil eines klassischen Bass-Chassis für große Volumina, wie man es in Fullrange-PA-Boxen, Bassreflexgehäusen für Live-Musik oder in offenen Konstruktionen findet. Xmax liegt bei 8,5 mm, das Verschiebevolumen bei 1130 cm³, was für den Tieftonanteil in einem 2-Wege- oder 3-Wege-System reicht, ohne den Anspruch eines reinen Subwoofers zu erheben.

Einsatz und Gehäuse

Die Richtwerte aus den Thiele-Small-Parametern fallen groß aus: Bassreflex um 608 l mit Abstimmung auf 25 Hz und f3 um 22 Hz, geschlossen etwa 280 l mit fc bei 45 Hz. Der EBP von 62 lässt beide Bauformen zu. Realistisch wirst du das Reflexvolumen kleiner wählen und die Abstimmung höher setzen, was die untere Grenzfrequenz anhebt, dafür aber ein transportables Gehäuse ergibt. Wie sich das im Frequenzgang auswirkt, rechnest du mit der Gehäuseberechnung bei 42.audio durch; die Thiele-Small-Parameter findest du auch in der Chassis-Datenbank.

Der Übertragungsbereich von 35 Hz bis 1000 Hz erlaubt eine Trennung zum Mitteltöner oder Horn im unteren Mitteltonbereich, also weit unterhalb der 1000-Hz-Grenze. Die niedrige Induktivität Le 1,3 mH hilft dabei, weil der Impedanzanstieg im Übergangsbereich flach bleibt. Für 600 W AES an 8 Ω reicht eine Endstufe mittlerer Leistungsklasse.

Worauf du achten solltest

  • Nur 8,7 kg: ideal, wenn eine große 18"-Box noch tragbar bleiben soll.
  • Qts 0,47 verlangt großes Volumen; kleine Reflexgehäuse liefern hier keinen Tiefgang.
  • Xmax 8,5 mm: weniger Hub als reine Subwoofer-Treiber, Hochpass unter der Abstimmfrequenz einplanen.
  • Einbautiefe 218 mm, Re 5,2 Ω bei 8 Ω Nennimpedanz.
  • Le 1,3 mH: flacher Impedanzverlauf, gut für passive Trennung.

Häufige Fragen

Was unterscheidet den 18WRS600 vom Beyma 18LX60V2/S?

Beide haben eine ähnlich hohe Gesamtgüte, Qts 0,47 gegenüber 0,48. Der 18LX60V2/S liegt mit Fs 35 Hz und Vas 236 l enger und kommt mit kleinerem Gehäuse aus, der 18WRS600 geht mit Fs 30 Hz und Vas 354 l tiefer und will mehr Volumen.

Ist der 18WRS600 ein Subwoofer-Treiber?

Eher ein Bass-Chassis für Fullrange-Boxen. Mit 8,5 mm Xmax und 600 W AES liegt er unterhalb der Hubreserven typischer Subwoofer-Treiber, dafür bringt er 97 dB Empfindlichkeit und einen Bereich bis 1000 Hz, der sich gut mit einem Mitteltöner oder Horn kombinieren lässt.

Welche Endstufe passt?

Eine Endstufe, die an 8 Ω um die 600 W liefert, nutzt die Belastbarkeit aus. Da die 3"-Schwingspule weniger thermische Reserve hat als 4"-Spulen, ist ein sauber eingestellter Limiter wichtiger als Leistungsüberschuss.

Beyma 18WRS600: Hersteller, Schreibweisen und Einordnung

Beyma und Acustica Beyma bezeichnen denselben Hersteller: Acústica Beyma S.L. aus Moncada bei Valencia, Spanien. Der 18WRS600 ist ein 18-Zoll-Tieftöner aus der Serie WRS und bei 42.audio, Beyma-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.

Bei 42.audio bekommst du den BEYMA 18WRS600 mit allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas Beyma.

Thiele-Small-Parameter

Nennimpedanz8 Ω
Resonanzfrequenz fs30 Hz
Gesamtgüte Qts0,47
Elektrische Güte Qes0,48
Mechanische Güte Qms13,8
Äquivalentvolumen Vas354,0 l
Bewegte Masse Mms178,0 g
Membranfläche Sd1.255 cm²
Lineare Auslenkung Xmax8,5 mm
Verschiebevolumen Vd1.130 cm³
Antriebsfaktor BL19 Tm
Gleichstromwiderstand Re5,2 Ω
Schwingspuleninduktivität Le1,3 mH

Gehäusevorschlag

Der EBP von 62 liegt im Zwischenbereich — beides möglich, geschlossen spielt trockener, Bassreflex tiefer und lauter. EBP = fs / Qes = 30 / 0,48

Geschlossen (Qtc 0,707)

Gehäusevolumen Vb
280,3 l
Einbauresonanz Fc
45 Hz
Grenzfrequenz F3
45 Hz

Bassreflex (QB3 nach Small)

Gehäusevolumen Vb
586,1 l
Abstimmfrequenz Fb
26 Hz
Grenzfrequenz F3
24 Hz

Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.

Vergleichbare Chassis

Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.

Spezifikationen

Allgemein
Hersteller BEYMA
Kategorie Low Frequency
Serie WRS
Impedanz (Ω) 8
Belastbarkeit (W) 600
Empfindlichkeit (dB) 97
Frequenz von (Hz) 35
Frequenz bis (Hz) 1000
Abmessungen & Korb
Durchmesser 18
Schwingspule (Zoll) 3
Einbautiefe (mm) 218
Gewicht (kg) 8.7
Thiele-Small-Parameter
Re (Ω) 5.2
Le (mH) 1.3
Fs (Hz) 30
Qms 13.8
Qes 0.48
Qts 0.47
Vas (l) 354
Xmax (mm) 8.5
Vd (cm³) 1130
BL (Tm) 19
Mms (kg) 0.178
Sd (m²) 0.1255
