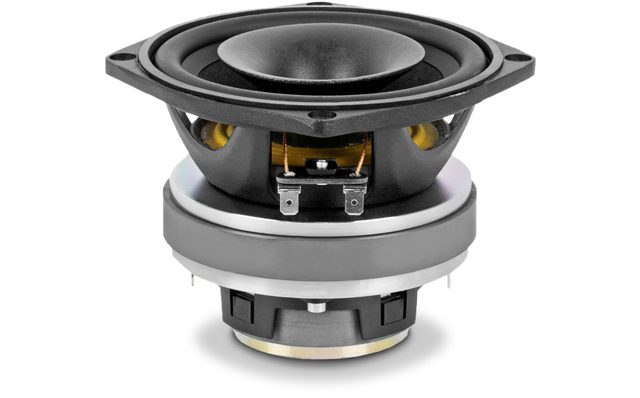

BEYMA 5CX200Fe

BEYMA 5CX200Fe

https://42.audio/web/image/product.template/11608/image_1920?unique=74bc99d

BEYMA 5CX200Fe — 5" / 5 Zoll · Koaxiallautsprecher · Koax / Koaxialchassis · Ferrit-Magnet
150 W AES - 92 dB - 85 – 20000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-KO-BEY-0014

168,00 € 168.0 EUR 168,00 €

Preis auf Anfrage

inkl. MwSt., zzgl. Versandkosten
  • Hersteller
  • Kategorie
  • Serie
  • Magnet
  • Impedanz (Ω)
  • Belastbarkeit (W)
  • Empfindlichkeit (dB)
  • Frequenz von (Hz)
  • Frequenz bis (Hz)
  • Durchmesser
  • Schwingspule (Zoll)
  • Gewicht (kg)
  • Re (Ω)
  • Le (mH)
  • Fs (Hz)
  • Qms
  • Qes
  • Qts
  • Vas (l)
  • Xmax (mm)
  • Vd (cm³)
  • BL (Tm)
  • Mms (kg)
  • Sd (m²)

Diese Kombination existiert nicht.

Kontaktieren Sie uns
Wir melden uns innerhalb von 24 h – Angebot 48 h gültig.
Danke! Wir prüfen deinen Zielpreis und melden uns schnellstens.
  1. Startseite
  2. Chassis-Shop
  3. Koaxial-Chassis
  4. BEYMA 5CX200Fe

BEYMA 5CX200Fe — 5" · Koaxiallautsprecher · Ferrit-Magnet

150 W AES · 92 dB Empfindlichkeit · Frequenzbereich 85 Hz – 20000 Hz

Technische Daten

  • Durchmesser: 5 "
  • Schwingspule: 1 "
  • Belastbarkeit: 150 W AES
  • Empfindlichkeit: 92 dB
  • Impedanz: 8 Ω
  • Magnet: Ferrit
  • Gewicht: 2.51 kg
  • Frequenzbereich: 85 – 20000 Hz

Serie: CX · Artikel-Nr: 42A-CHS-KO-BEY-0014

Thiele-Small-Parameter

Nennimpedanz8 Ω
Resonanzfrequenz fs82 Hz
Gesamtgüte Qts0,41
Elektrische Güte Qes0,43
Mechanische Güte Qms9,1
Äquivalentvolumen Vas5,3 l
Bewegte Masse Mms9,0 g
Membranfläche Sd95 cm²
Lineare Auslenkung Xmax5,7 mm
Verschiebevolumen Vd48 cm³
Antriebsfaktor BL7,4 Tm
Gleichstromwiderstand Re5,1 Ω
Schwingspuleninduktivität Le0,25 mH

Gehäusevorschlag

Der EBP von 191 spricht für ein Bassreflexgehäuse. EBP = fs / Qes = 82 / 0,43

Geschlossen (Qtc 0,707)

Gehäusevolumen Vb
2,7 l
Einbauresonanz Fc
141 Hz
Grenzfrequenz F3
141 Hz

Bassreflex (QB3 nach Small)empfohlen

Gehäusevolumen Vb
5,6 l
Abstimmfrequenz Fb
81 Hz
Grenzfrequenz F3
80 Hz

Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.

Vergleichbare Chassis

Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.

Spezifikationen

Allgemein
Hersteller BEYMA
Kategorie Coaxial
Serie CX
Magnet Ferrite
Impedanz (Ω) 8
Belastbarkeit (W) 150
Empfindlichkeit (dB) 92
Frequenz von (Hz) 85
Frequenz bis (Hz) 20000
Abmessungen & Korb
Durchmesser 5
Schwingspule (Zoll) 1
Gewicht (kg) 2.51
Thiele-Small-Parameter
Re (Ω) 5.1
Le (mH) 0.25
Fs (Hz) 82
Qms 9.1
Qes 0.43
Qts 0.41
Vas (l) 5.3
Xmax (mm) 5.7
Vd (cm³) 48
BL (Tm) 7.4
Mms (kg) 0.009
Sd (m²) 0.0095
