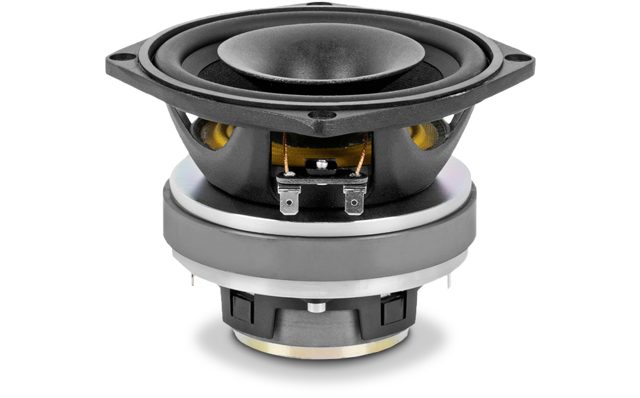

BEYMA 5CX200Fe
BEYMA 5CX200Fe — 5" / 5 Zoll · Koaxiallautsprecher · Koax / Koaxialchassis · Ferrit-Magnet
150 W AES - 92 dB - 85 – 20000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-KO-BEY-0014
Dokumente
BEYMA 5CX200Fe — 5" · Koaxiallautsprecher · Ferrit-Magnet
150 W AES · 92 dB Empfindlichkeit · Frequenzbereich 85 Hz – 20000 Hz
Technische Daten
- Durchmesser: 5 "
- Schwingspule: 1 "
- Belastbarkeit: 150 W AES
- Empfindlichkeit: 92 dB
- Impedanz: 8 Ω
- Magnet: Ferrit
- Gewicht: 2.51 kg
- Frequenzbereich: 85 – 20000 Hz
Serie: CX · Artikel-Nr: 42A-CHS-KO-BEY-0014
Beyma 5CX200Fe: kompakter 5"-Koax mit Ferritmagnet, 150 W AES und 92 dB
Kleine Koaxialchassis lösen ein Platzproblem: Wo für Tieftöner plus Hochtöner kein Raum ist, bringt der Beyma 5CX200Fe beide Wege in einem 5"-Korb unter. Der Konus mit 1"-Schwingspule übernimmt Bass und Mittelton ab 85 Hz, die Hochtoneinheit im Zentrum führt den Frequenzgang bis 20.000 Hz. 150 W AES Belastbarkeit und 92 dB Kennschalldruck an 8 Ω sind für ein Chassis dieser Größe ordentliche Werte.
Der Ferritmagnet macht den 5CX200Fe mit 2,51 kg zum schwereren Modell der CX-Serie. Die Thiele-Small-Parameter zeigen eine ausgewogene Abstimmung: Fs 82 Hz, Qts 0,41 und Vas 5,3 l passen zu kleinen Gehäusen, und ein Xmax von 5,7 mm ist für einen 5"-Koax viel Hub, was bei kleinen Boxen den Unterschied zwischen Verzerrung und sauberem Bass ausmacht.
Einsatz und Gehäuse
Der EBP von 191 weist klar auf Bassreflex. Als Richtwert ergeben sich etwa 6,2 l Volumen mit einer Abstimmung auf 77 Hz, die untere Grenzfrequenz liegt dann um 74 Hz. Damit entsteht ein Satellit, der Sprache und Musik oberhalb eines Subwoofers vollständig abdeckt. Wer das Chassis als Mitteltöner in einem größeren System einsetzt, nimmt ein geschlossenes Mitteltonabteil mit rund 2,7 l; die Eckfrequenz liegt dann bei 141 Hz, was mit einem Tieftöner darunter gut zusammenpasst. Die genaue Rechnung mit Portmaßen liefert die Gehäuseberechnung auf 42.audio.
Anwendungen: kleine Installationslautsprecher, Nahfeld-Monitore, Center- und Surround-Boxen im Heimkino sowie Mittel-Hochton-Einheiten in Dreiwege-Konzepten, bei denen die Punktquelle des Koax für eine saubere Abbildung sorgt. Die Trennung zwischen Konus und Hochtoneinheit legst du mit der Weiche fest.
Worauf du achten solltest
- 8 Ω, Re 5,1 Ω, Le 0,25 mH: geringe Induktivität, unkomplizierte Weichenauslegung.
- Xmax 5,7 mm bei Sd 95 cm²: viel Hub für die Größe, Bassreflex nutzt ihn aus.
- 2,51 kg: der Ferritmagnet ist schwerer als Neodym, für Installationen unkritisch.
- 150 W AES an 92 dB: kleine Verstärker reichen, thermische Reserve ist vorhanden.
Häufige Fragen
Wie schneidet der 5CX200Fe gegen den FaitalPRO 5HX140 ab?
Der 5HX140 hat mit Fs 100 Hz und Vas 3,4 l eine höhere Resonanz und ein kleineres Äquivalentvolumen, ist also für noch kleinere Gehäuse gedacht. Der 5CX200Fe geht mit 82 Hz Resonanz tiefer und erlaubt eine niedrigere Bassreflex-Abstimmung bei ähnlichem Qts.
Eignet er sich als Mitteltöner?
Ja, in einem geschlossenen Mitteltonabteil von etwa 2,7 l arbeitet er ab rund 141 Hz sauber und übernimmt mit der integrierten Hochtoneinheit gleich den kompletten Bereich bis 20.000 Hz. Das spart einen separaten Hochtöner und dessen Weichenzweig.
Welche Verstärkerleistung ist sinnvoll?
Für Nahfeld und Installation genügen wenige zehn Watt, da 92 dB bereits ordentliche Pegel liefern. Bis zur Belastbarkeit von 150 W AES an 8 Ω hast du Reserve, solange der Verstärker nicht clippt und ein Hochpass die tiefen Frequenzen fernhält.
Beyma 5CX200Fe: Hersteller, Schreibweisen und Einordnung
Beyma und Acustica Beyma bezeichnen denselben Hersteller: Acústica Beyma S.L. aus Moncada bei Valencia, Spanien. Der 5CX200Fe ist ein 5-Zoll-Koaxial-Chassis mit Ferritmagnet aus der Serie CX und bei 42.audio, Beyma-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.
Bei 42.audio bekommst du den BEYMA 5CX200Fe mit allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas Beyma.
Thiele-Small-Parameter
| Nennimpedanz | 8 Ω |
|---|---|
| Resonanzfrequenz fs | 82 Hz |
| Gesamtgüte Qts | 0,41 |
| Elektrische Güte Qes | 0,43 |
| Mechanische Güte Qms | 9,1 |
| Äquivalentvolumen Vas | 5,3 l |
| Bewegte Masse Mms | 9,0 g |
| Membranfläche Sd | 95 cm² |
| Lineare Auslenkung Xmax | 5,7 mm |
| Verschiebevolumen Vd | 48 cm³ |
| Antriebsfaktor BL | 7,4 Tm |
| Gleichstromwiderstand Re | 5,1 Ω |
| Schwingspuleninduktivität Le | 0,25 mH |
Gehäusevorschlag
Der EBP von 191 spricht für ein Bassreflexgehäuse. EBP = fs / Qes = 82 / 0,43
Geschlossen (Qtc 0,707)
- Gehäusevolumen Vb
- 2,7 l
- Einbauresonanz Fc
- 141 Hz
- Grenzfrequenz F3
- 141 Hz
Bassreflex (QB3 nach Small)empfohlen
- Gehäusevolumen Vb
- 5,6 l
- Abstimmfrequenz Fb
- 81 Hz
- Grenzfrequenz F3
- 80 Hz
Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.
Vergleichbare Chassis
Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.
- FaitalPRO 5HX140fs 100 Hz · Qts 0,41 · Vas 3,4 l · in der Datenbank
- PHL Audio 973Ndfs 67 Hz · Qts 0,39 · Vas 6,3 l · in der Datenbank
- BMS 5C150fs 99,4 Hz · Qts 0,43 · Vas 2,4 l · in der Datenbank
- B&C Speakers 5CXN44fs 70 Hz · Qts 0,45 · Vas 4,3 l · in der Datenbank
- BMS 5CN160fs 100 Hz · Qts 0,36 · Vas 2,1 l · in der Datenbank
- BMS 5CN162fs 107 Hz · Qts 0,35 · Vas 1,8 l · in der Datenbank
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | BEYMA |
| Kategorie | Coaxial |
| Serie | CX |
| Magnet | Ferrite |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 150 |
| Empfindlichkeit (dB) | 92 |
| Frequenz von (Hz) | 85 |
| Frequenz bis (Hz) | 20000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 5 |
| Schwingspule (Zoll) | 1 |
| Gewicht (kg) | 2.51 |
| Thiele-Small-Parameter | |
|---|---|
| Re (Ω) | 5.1 |
| Le (mH) | 0.25 |
| Fs (Hz) | 82 |
| Qms | 9.1 |
| Qes | 0.43 |
| Qts | 0.41 |
| Vas (l) | 5.3 |
| Xmax (mm) | 5.7 |
| Vd (cm³) | 48 |
| BL (Tm) | 7.4 |
| Mms (kg) | 0.009 |
| Sd (m²) | 0.0095 |
