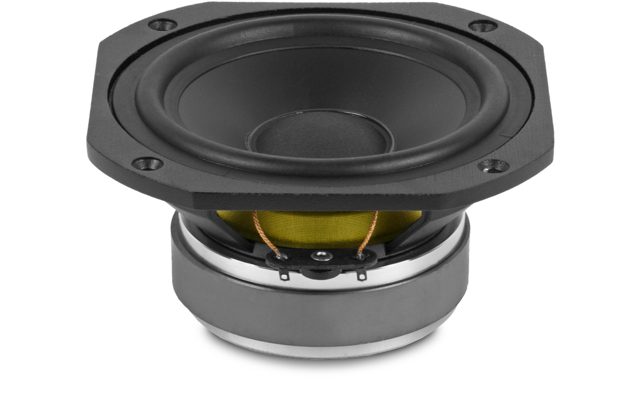

BEYMA 5MP60/N
BEYMA 5MP60/N — 5" / 5 Zoll · Tieftöner · Bass
50 W AES - 88 dB - 65 – 12000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-TT-BEY-0044
Dokumente
BEYMA 5MP60/N — 5" · Tieftöner
50 W AES · 88 dB Empfindlichkeit · Frequenzbereich 65 Hz – 12000 Hz
Technische Daten
- Durchmesser: 5 "
- Schwingspule: 1 "
- Belastbarkeit: 50 W AES
- Empfindlichkeit: 88 dB
- Impedanz: 8 Ω
- Gewicht: 1.2 kg
- Frequenzbereich: 65 – 12000 Hz
Serie: MP · Artikel-Nr: 42A-CHS-TT-BEY-0044
Beyma 5MP60/N: 5"-Chassis mit 88 dB und Übertragung bis 12.000 Hz für kompakte Boxen
Der Beyma 5MP60/N aus der MP-Serie ist ein 5"-Chassis mit 1"-Schwingspule, 50 W AES Belastbarkeit und einem Übertragungsbereich von 65 Hz bis 12.000 Hz. Das breite Band unterscheidet ihn von reinen Tieftönern: Er ist als kleiner Tiefmitteltöner gedacht, der in kompakten Boxen, Säulenlautsprechern oder Kleinbeschallungen ohne separaten Mitteltöner auskommt und mit einem Hochtöner zum 2-Wege-System wird.
Die Parameter sind auf kleine Gehäuse ausgelegt: Fs 63 Hz, Qts 0,46, Vas 5,8 l bei einer Membranmasse von nur 11 g. Der Antrieb mit BL 6,4 Tm ist moderat, dafür bleibt die Empfindlichkeit von 88 dB bei 8 Ω für ein 5"-Chassis dieser Größe ordentlich. Xmax liegt bei 5,5 mm, was 46 cm³ Verschiebevolumen ergibt, und mit 1,2 kg fällt das Gewicht kaum ins Gewicht, wenn mehrere Chassis in einer Säule sitzen.
Einsatz und Gehäuse
Der EBP von 109 deutet auf Bassreflex hin, und der Richtwert liegt bei etwa 9,4 l mit fb 53 Hz und f3 um 49 Hz. Damit holst du aus einem 5"-Chassis erstaunlich viel Tiefgang, brauchst aber ein für die Größe recht großes Gehäuse. Geschlossen liegt der Richtwert bei 4,3 l mit fc um 97 Hz, was für Satelliten mit separatem Subwoofer die praktischere Lösung ist. Beides rechnest du mit der Gehäuseberechnung bei 42.audio genauer durch.
Nach oben reicht das Chassis bis 12.000 Hz, die Trennung zum Hochtöner kannst du also weit oben legen, wenn das Abstrahlverhalten der 5"-Membran das erlaubt. Die geringe Induktivität von 0,2 mH hält den Impedanzverlauf flach, was passive Weichen einfacher macht. Mit 50 W AES reicht eine kleine Endstufe; wichtiger ist ein Hochpass, der die 5,5 mm Xmax vor Tiefbass schützt, den ein 5"-Chassis ohnehin nicht liefern soll.
Worauf du achten solltest
- 50 W AES: kleine Verstärkerleistung genügt, Übersteuerung durch Tiefbass vermeiden.
- Qms 2,3: stark bedämpfte Aufhängung, gutmütiges Verhalten um die Resonanz.
- Le 0,2 mH: flacher Impedanzverlauf, einfache passive Trennung.
- Xmax 5,5 mm bei 11 g Membranmasse: Hochpass bei Satellitenbetrieb einplanen.
- 1,2 kg: leicht genug für Mehrfachanordnungen in Säulen oder Line-Arrays.
Häufige Fragen
Was unterscheidet den 5MP60/N vom Beyma 5P200Fe?
Der 5P200Fe ist mit seiner 1,5"-Schwingspule das belastbarere und lautere Chassis, hat aber mit Fs 72 Hz und Qts 0,33 weniger Tiefgang im Kleingehäuse. Der 5MP60/N liegt mit Fs 63 Hz und Qts 0,46 tiefer und reicht bis 12.000 Hz, ist aber auf 50 W begrenzt.
Kann ich den 5MP60/N als Breitbänder ohne Hochtöner betreiben?
Der Übertragungsbereich bis 12.000 Hz lässt das grundsätzlich zu, etwa in Säulen oder Sprachbeschallung. Für Musikwiedergabe mit sauberer Abstrahlung nach oben ist ein Hochtöner die bessere Lösung, weil eine 5"-Membran im oberen Bereich stark bündelt.
Welches Gehäuse passt für einen kleinen Monitor?
Geschlossen mit etwa 4,3 l und fc um 97 Hz ergibt einen kompakten Satelliten, der mit Subwoofer gut funktioniert. Willst du ohne Subwoofer auskommen, ist Bassreflex mit rund 9,4 l und fb 53 Hz die Variante mit mehr Tiefgang.
Beyma 5MP60/N: Hersteller, Schreibweisen und Einordnung
Beyma und Acustica Beyma bezeichnen denselben Hersteller: Acústica Beyma S.L. aus Moncada bei Valencia, Spanien. Der 5MP60/N ist ein 5-Zoll-Tieftöner aus der Serie MP und bei 42.audio, Beyma-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.
Bei 42.audio bekommst du den BEYMA 5MP60/N mit allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas Beyma.
Thiele-Small-Parameter
| Nennimpedanz | 8 Ω |
|---|---|
| Resonanzfrequenz fs | 63 Hz |
| Gesamtgüte Qts | 0,46 |
| Elektrische Güte Qes | 0,58 |
| Mechanische Güte Qms | 2,3 |
| Äquivalentvolumen Vas | 5,8 l |
| Bewegte Masse Mms | 11,0 g |
| Membranfläche Sd | 85 cm² |
| Lineare Auslenkung Xmax | 5,5 mm |
| Verschiebevolumen Vd | 46 cm³ |
| Antriebsfaktor BL | 6,4 Tm |
| Gleichstromwiderstand Re | 5,33 Ω |
| Schwingspuleninduktivität Le | 0,2 mH |
Gehäusevorschlag
Der EBP von 109 spricht für ein Bassreflexgehäuse. EBP = fs / Qes = 63 / 0,58
Geschlossen (Qtc 0,707)
- Gehäusevolumen Vb
- 4,3 l
- Einbauresonanz Fc
- 97 Hz
- Grenzfrequenz F3
- 97 Hz
Bassreflex (QB3 nach Small)empfohlen
- Gehäusevolumen Vb
- 8,9 l
- Abstimmfrequenz Fb
- 55 Hz
- Grenzfrequenz F3
- 52 Hz
Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.
Vergleichbare Chassis
Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.
- B&C Speakers 5FG44fs 70 Hz · Qts 0,39 · Vas 5,1 l · in der Datenbank
- Usher 0541Afs 92 Hz · Qts 0,49 · Vas 2,48 l · in der Datenbank
- B&C Speakers 5NDL38fs 80 Hz · Qts 0,36 · Vas 4,3 l · in der Datenbank
- Beyma 5P200Fefs 72 Hz · Qts 0,33 · Vas 5,7 l · im Shop
- SEAS L15RLY/Pfs 44 Hz · Qts 0,35 · Vas 12 l · in der Datenbank
- B&C Speakers 5MDN38fs 230 Hz · Qts 0,48 · Vas 0,8 l · in der Datenbank
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | BEYMA |
| Kategorie | Low Frequency |
| Serie | MP |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 50 |
| Empfindlichkeit (dB) | 88 |
| Frequenz von (Hz) | 65 |
| Frequenz bis (Hz) | 12000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 5 |
| Schwingspule (Zoll) | 1 |
| Gewicht (kg) | 1.2 |
| Thiele-Small-Parameter | |
|---|---|
| Re (Ω) | 5.33 |
| Le (mH) | 0.2 |
| Fs (Hz) | 63 |
| Qms | 2.3 |
| Qes | 0.58 |
| Qts | 0.46 |
| Vas (l) | 5.8 |
| Xmax (mm) | 5.5 |
| Vd (cm³) | 46 |
| BL (Tm) | 6.4 |
| Mms (kg) | 0.011 |
| Sd (m²) | 0.0085 |
