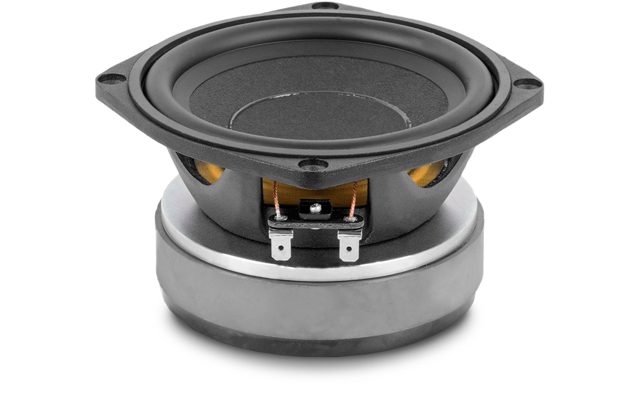

BEYMA 5P200Fe

BEYMA 5P200Fe

https://42.audio/web/image/product.template/11594/image_1920?unique=71300ff

BEYMA 5P200Fe — 5" / 5 Zoll · Tieftöner · Bass · Ferrit-Magnet
150 W AES - 92 dB - 70 – 10000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-TT-BEY-0043

84,00 € 84.0 EUR 84,00 €

Preis auf Anfrage

inkl. MwSt., zzgl. Versandkosten
  • Hersteller
  • Kategorie
  • Serie
  • Magnet
  • Impedanz (Ω)
  • Belastbarkeit (W)
  • Empfindlichkeit (dB)
  • Frequenz von (Hz)
  • Frequenz bis (Hz)
  • Durchmesser
  • Schwingspule (Zoll)
  • Einbautiefe (mm)
  • Gewicht (kg)
  • Re (Ω)
  • Le (mH)
  • Fs (Hz)
  • Qms
  • Qes
  • Qts
  • Vas (l)
  • Xmax (mm)
  • Vd (cm³)
  • BL (Tm)
  • Mms (kg)
  • Sd (m²)

Diese Kombination existiert nicht.

Kontaktieren Sie uns
Wir melden uns innerhalb von 24 h – Angebot 48 h gültig.
Danke! Wir prüfen deinen Zielpreis und melden uns schnellstens.
  1. Startseite
  2. Chassis-Shop
  3. Tieftöner
  4. BEYMA 5P200Fe

BEYMA 5P200Fe — 5" · Tieftöner · Ferrit-Magnet

150 W AES · 92 dB Empfindlichkeit · Frequenzbereich 70 Hz – 10000 Hz

Technische Daten

  • Durchmesser: 5 "
  • Schwingspule: 1.5 "
  • Belastbarkeit: 150 W AES
  • Empfindlichkeit: 92 dB
  • Impedanz: 8 Ω
  • Magnet: Ferrit
  • Gewicht: 2.2 kg
  • Einbautiefe: 79 mm
  • Frequenzbereich: 70 – 10000 Hz

Serie: P · Artikel-Nr: 42A-CHS-TT-BEY-0043

Thiele-Small-Parameter

Nennimpedanz8 Ω
Resonanzfrequenz fs72 Hz
Gesamtgüte Qts0,33
Elektrische Güte Qes0,35
Mechanische Güte Qms7,5
Äquivalentvolumen Vas5,7 l
Bewegte Masse Mms10,0 g
Membranfläche Sd95 cm²
Lineare Auslenkung Xmax5,7 mm
Verschiebevolumen Vd49 cm³
Antriebsfaktor BL8,5 Tm
Gleichstromwiderstand Re5,2 Ω
Schwingspuleninduktivität Le0,6 mH

Gehäusevorschlag

Der EBP von 206 spricht für ein Bassreflexgehäuse. EBP = fs / Qes = 72 / 0,35

Geschlossen (Qtc 0,707)

Gehäusevolumen Vb
1,6 l
Einbauresonanz Fc
154 Hz
Grenzfrequenz F3
154 Hz

Bassreflex (QB3 nach Small)empfohlen

Gehäusevolumen Vb
2,9 l
Abstimmfrequenz Fb
88 Hz
Grenzfrequenz F3
96 Hz

Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.

Vergleichbare Chassis

Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.

Spezifikationen

Allgemein
Hersteller BEYMA
Kategorie Low Frequency
Serie P
Magnet Ferrite
Impedanz (Ω) 8
Belastbarkeit (W) 150
Empfindlichkeit (dB) 92
Frequenz von (Hz) 70
Frequenz bis (Hz) 10000
Abmessungen & Korb
Durchmesser 5
Schwingspule (Zoll) 1.5
Einbautiefe (mm) 79
Gewicht (kg) 2.2
Thiele-Small-Parameter
Re (Ω) 5.2
Le (mH) 0.6
Fs (Hz) 72
Qms 7.5
Qes 0.35
Qts 0.33
Vas (l) 5.7
Xmax (mm) 5.7
Vd (cm³) 49
BL (Tm) 8.5
Mms (kg) 0.01
Sd (m²) 0.0095
