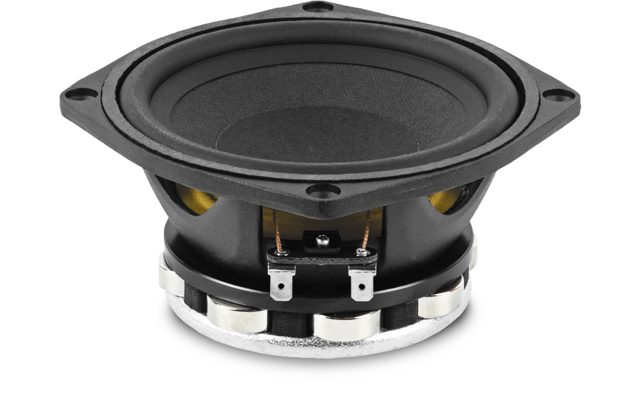

BEYMA 5P200Nd
BEYMA 5P200Nd — 5" / 5 Zoll · Tieftöner · Bass · Neodym-Magnet
150 W AES - 92 dB - 70 – 10000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-TT-BEY-0042
Dokumente
BEYMA 5P200Nd — 5" · Tieftöner · Neodym-Magnet
150 W AES · 92 dB Empfindlichkeit · Frequenzbereich 70 Hz – 10000 Hz
Technische Daten
- Durchmesser: 5 "
- Schwingspule: 1.5 "
- Belastbarkeit: 150 W AES
- Empfindlichkeit: 92 dB
- Impedanz: 8 Ω
- Magnet: Neodym
- Gewicht: 1.24 kg
- Einbautiefe: 71 mm
- Frequenzbereich: 70 – 10000 Hz
Serie: P · Artikel-Nr: 42A-CHS-TT-BEY-0042
Beyma 5P200Nd: 5"-Neodym-Tiefmitteltöner mit 92 dB, 150 W AES und nur 1,24 kg
Wo mehrere 5"-Chassis in einem Array oder einer Säule sitzen, zählt jedes Gramm. Der Beyma 5P200Nd bringt 1,24 kg auf die Waage und baut mit 71 mm Einbautiefe flach; möglich macht das der Neodymmagnet. Ansonsten teilt er die Eckdaten der P-Serie: 1,5"-Schwingspule, 150 W AES, 92 dB Empfindlichkeit an 8 Ω und ein Übertragungsbereich von 70 Hz bis 10.000 Hz.
Der Antrieb ist mit BL 9,9 Tm kräftig für ein Chassis dieser Größe, die Membranmasse liegt bei 11 g. Daraus folgen Fs 78 Hz, Qts 0,3 und Vas 4,5 l, also ein Mitteltöner-Parametersatz mit einem EBP von 252. Die Induktivität ist mit 0,25 mH sehr niedrig, was sich in einem gleichmäßigen Impedanzverlauf bis in den oberen Mittelton zeigt. Xmax 5,7 mm und 54,15 cm³ Verschiebevolumen geben genug Reserve für den Grundtonbereich.
Einsatz und Gehäuse
Als Bassreflex-Richtwert kommen 2,1 l bei fb 97 Hz und f3 um 109 Hz heraus. Das ist ein winziges Gehäuse und macht klar, dass der 5P200Nd kein Basschassis ist, sondern für den Bereich oberhalb eines Subwoofers oder Tieftöners gedacht ist. In einem 3-Wege-System gehört er in ein geschlossenes Mitteltonabteil, der Richtwert liegt bei 1 l mit fc um 184 Hz. Die untere Trennung setzt du deutlich über 70 Hz, die obere unterhalb 10.000 Hz, je nachdem, wie hoch du die 5"-Membran laufen lassen willst, bevor sie zu stark bündelt.
Für Line-Array-Elemente mit mehreren Chassis nebeneinander ist die Kombination aus 92 dB, 71 mm Tiefe und 1,24 kg der eigentliche Grund für dieses Modell. Rechne bei Parallelschaltung mit Re 5,3 Ω pro Chassis. Eine Endstufe mittlerer Leistung reicht für 150 W AES; ein Hochpass schützt die 5,7 mm Xmax. Die Gehäuseberechnung bei 42.audio hilft bei der Abstimmung des Mitteltonabteils.
Worauf du achten solltest
- Neodymmagnet: 1,24 kg und 71 mm Einbautiefe, ideal für Arrays und Säulen.
- Le 0,25 mH: sehr niedrige Induktivität, sauberer Impedanzverlauf für passive Weichen.
- BL 9,9 Tm bei 11 g Membranmasse: straffer Antrieb, Qts 0,3.
- Xmax 5,7 mm: Hochpass deutlich oberhalb von 70 Hz einplanen.
- Neodym reagiert empfindlicher auf Hitze als Ferrit: Limiter sauber einstellen.
Häufige Fragen
Warum den 5P200Nd statt des 5P200Fe wählen?
Wenn Gewicht und Bautiefe zählen: 1,24 kg und 71 mm gegenüber dem Ferritmodell. Der 5P200Nd ist mit Fs 78 Hz, Qts 0,3 und Vas 4,5 l etwas straffer als der 5P200Fe mit Fs 72 Hz, Qts 0,33 und Vas 5,7 l. Bei Dauerlast in heißen Gehäusen hat Ferrit thermische Vorteile.
Funktioniert der 5P200Nd in einem kleinen 2-Wege-Monitor?
Nur mit Abstrichen im Bass: Der Reflex-Richtwert liegt bei 2,1 l mit f3 um 109 Hz. Für Sprache oder als Satellit mit Subwoofer ist das in Ordnung, für Musik ohne Subwoofer fehlt der Tiefgang.
Wie hoch kann ich den 5P200Nd als Mitteltöner laufen lassen?
Der Übertragungsbereich reicht bis 10.000 Hz, und die geringe Induktivität von 0,25 mH stützt den oberen Bereich. In der Praxis begrenzt die Bündelung der 5"-Membran die sinnvolle Trennfrequenz; ein Hochtöner oder ein kleines Horn übernimmt darüber.
Beyma 5P200Nd: Hersteller, Schreibweisen und Einordnung
Beyma und Acustica Beyma bezeichnen denselben Hersteller: Acústica Beyma S.L. aus Moncada bei Valencia, Spanien. Der 5P200Nd ist ein 5-Zoll-Tieftöner mit Neodymmagnet aus der Serie P und bei 42.audio, Beyma-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.
Bei 42.audio bekommst du den BEYMA 5P200Nd mit allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas Beyma.
Thiele-Small-Parameter
| Nennimpedanz | 8 Ω |
|---|---|
| Resonanzfrequenz fs | 78 Hz |
| Gesamtgüte Qts | 0,3 |
| Elektrische Güte Qes | 0,31 |
| Mechanische Güte Qms | 10,7 |
| Äquivalentvolumen Vas | 4,5 l |
| Bewegte Masse Mms | 11,0 g |
| Membranfläche Sd | 95 cm² |
| Lineare Auslenkung Xmax | 5,7 mm |
| Verschiebevolumen Vd | 54 cm³ |
| Antriebsfaktor BL | 9,9 Tm |
| Gleichstromwiderstand Re | 5,3 Ω |
| Schwingspuleninduktivität Le | 0,25 mH |
Gehäusevorschlag
Der EBP von 252 spricht für ein Bassreflexgehäuse. EBP = fs / Qes = 78 / 0,31
Bassreflex (QB3 nach Small)empfohlen
- Gehäusevolumen Vb
- 1,7 l
- Abstimmfrequenz Fb
- 106 Hz
- Grenzfrequenz F3
- 120 Hz
Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.
Vergleichbare Chassis
Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.
- Beyma 5P200Fefs 72 Hz · Qts 0,33 · Vas 5,7 l · im Shop
- B&C Speakers 5FG44fs 63 Hz · Qts 0,27 · Vas 6,3 l · in der Datenbank
- 18 Sound 5W430fs 52 Hz · Qts 0,32 · Vas 15 l · im Shop
- B&C Speakers 5NDL38fs 80 Hz · Qts 0,36 · Vas 4,3 l · in der Datenbank
- SEAS L15RLY/Pfs 44 Hz · Qts 0,35 · Vas 12 l · in der Datenbank
- B&C Speakers 5MDN38fs 175 Hz · Qts 0,31 · Vas 1,4 l · in der Datenbank
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | BEYMA |
| Kategorie | Low Frequency |
| Serie | P |
| Magnet | Neodymium |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 150 |
| Empfindlichkeit (dB) | 92 |
| Frequenz von (Hz) | 70 |
| Frequenz bis (Hz) | 10000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 5 |
| Schwingspule (Zoll) | 1.5 |
| Einbautiefe (mm) | 71 |
| Gewicht (kg) | 1.24 |
| Thiele-Small-Parameter | |
|---|---|
| Re (Ω) | 5.3 |
| Le (mH) | 0.25 |
| Fs (Hz) | 78 |
| Qms | 10.7 |
| Qes | 0.31 |
| Qts | 0.3 |
| Vas (l) | 4.5 |
| Xmax (mm) | 5.7 |
| Vd (cm³) | 54.15 |
| BL (Tm) | 9.9 |
| Mms (kg) | 0.011 |
| Sd (m²) | 0.0095 |
