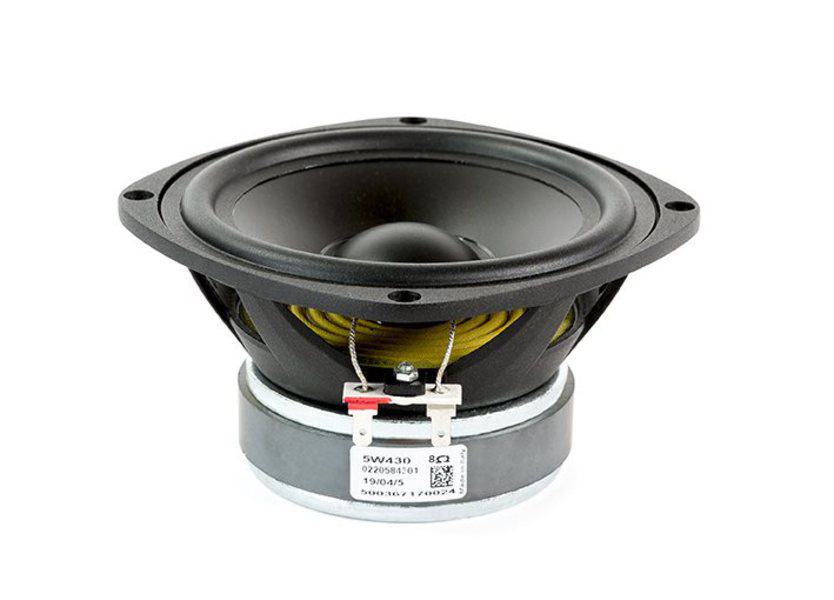

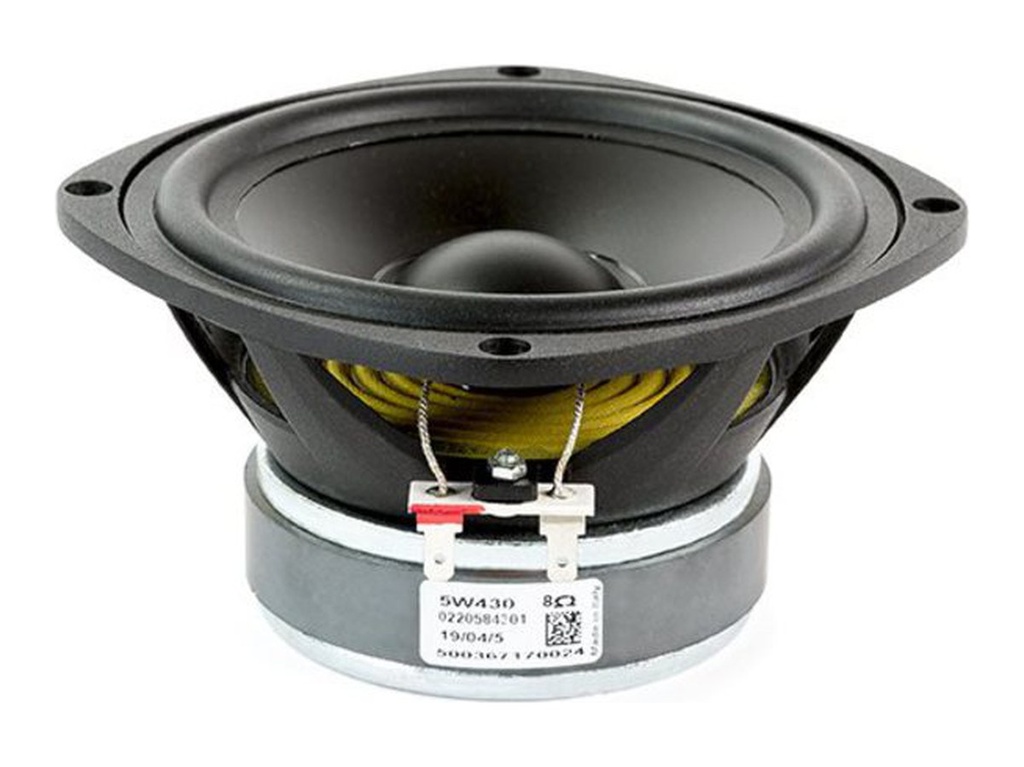

18SOUND 5W430
18SOUND (Eighteen Sound) 5W430 — 5" / 5 Zoll · Tieftöner/Mitteltöner (WM) · Bass · Ferrit
1"-Schwingspule · 8 Ω
Art.-Nr.: 42A-CHS-TT-18S-0031
Dokumente
18SOUND 5W430 — 5" · Tieftöner

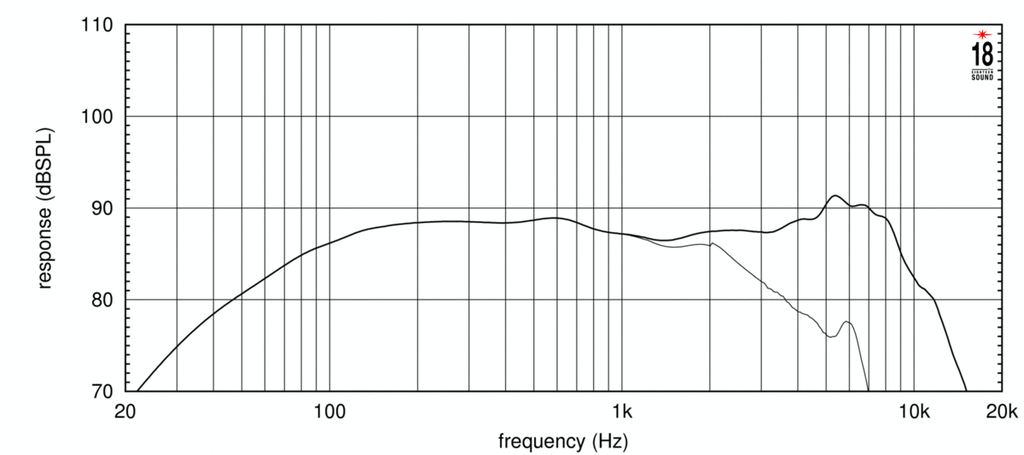

80 W AES · 89 dB Empfindlichkeit · Frequenzbereich 60 Hz – 8000 Hz
Technische Daten
- Durchmesser: 5 "
- Schwingspule: 1 "
- Belastbarkeit: 80 W AES
- Empfindlichkeit: 89 dB
- Impedanz: 8 Ω
- Magnet: Ferrit
- Gewicht: 1.2 kg

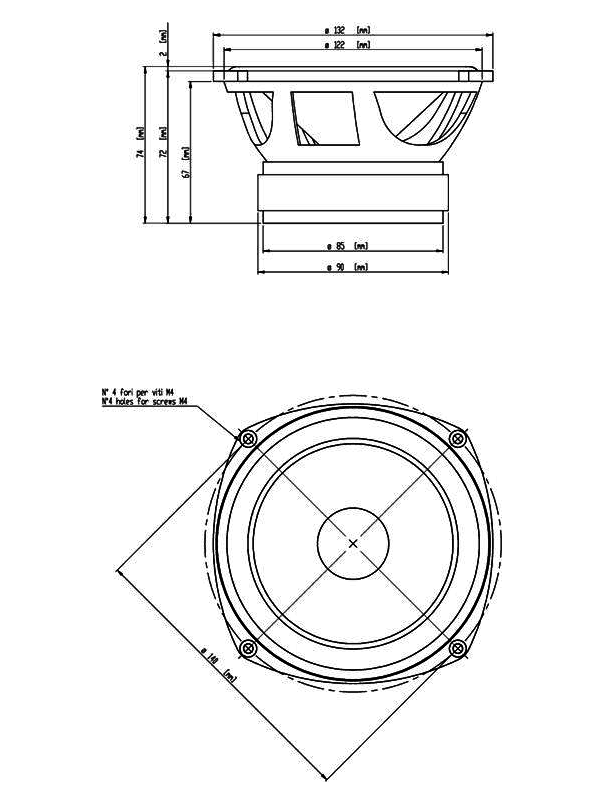

- Einbautiefe: 72 mm
- Frequenzbereich: 60 – 8000 Hz
Datenblatt (PDF) · Herstellerseite
Serie: W · Artikel-Nr: 42A-CHS-TT-18S-0031
18Sound 5W430: 5"-Tief-/Mitteltöner mit 89 dB und 6 mm Xmax für kompakte Boxen
Ein 5"-Chassis mit 1"-Schwingspule und Ferritmagnet, das 18Sound in der W-Serie als Tief-/Mitteltöner (WM) führt: Der 5W430 deckt mit 60 bis 8000 Hz einen Bereich ab, der ihn sowohl als Bass in kleinen Satellitenboxen als auch als Mitteltöner in Mehrwege-Systemen einsetzbar macht. 80 W AES Belastbarkeit und 89 dB Empfindlichkeit sind für ein Chassis mit 90 cm² Membranfläche realistische Werte, die bewegte Masse von 8,2 g bleibt niedrig.
Die Thiele-Small-Parameter zeichnen ein klares Bild: Fs 52 Hz, Qts 0,32 und Vas 15 l bei einem BL von 6,3 Tm. Der Xmax von 6 mm ist für ein 5"-Chassis in der PA-Klasse ordentlich und gibt dem kleinen Tieftöner etwas Reserve, wenn er in einer Bassreflexbox bis zur Abstimmfrequenz arbeiten soll. Mit 1,2 kg und 72 mm Einbautiefe passt er in flache Gehäuse, Line-Array-Module oder Kolonnen.
Einsatz und Gehäuse
Der EBP von 144 sagt, dass der 5W430 im geschlossenen Gehäuse wenig Tiefgang liefert (Richtwert 3,9 l bei fc um 115 Hz) und eher in Bassreflex gehört: Richtwert 8,5 l, abgestimmt auf 61 Hz mit f3 um 67 Hz. Das ist ein Volumen, das in eine Kompaktbox oder ein Satellitengehäuse passt; die Feinabstimmung mit Portquerschnitt und Hubverlauf erledigst du in der Gehäuseberechnung von 42.audio.
Als Mitteltöner in einem 3-Wege-System gehört er in ein eigenes geschlossenes Mitteltonabteil, für das die 3,9 l als Anhaltspunkt dienen. Die obere Grenze von 8000 Hz lässt Trennungen zu einem 1"-Kompressionstreiber oder einer Kalotte zu, die Le von 0,49 mH bleibt dabei unproblematisch. Zum passenden Hochtöner findest du bei 42.audio die 1"-Kompressionstreiber und Hörner von 18Sound.
Worauf du achten solltest
- 8 Ω, Re 5,4 Ω: unkritisch für jeden Verstärker, 80 W AES reichen als Endstufenleistung pro Chassis.
- Einbautiefe 72 mm: tauglich für flache Gehäuse und Kolonnen.
- Xmax 6 mm: in Bassreflex unter der Abstimmfrequenz per Hochpass schützen.
- 1"-Schwingspule mit Ferritmagnet: 1,2 kg Gewicht, thermisch auf 80 W ausgelegt.
Häufige Fragen
Taugt der 5W430 als Bass in einer kleinen Satellitenbox?
Ja, in Bassreflex um 8,5 l mit Abstimmung bei 61 Hz liefert er einen f3 um 67 Hz. Für echten Tiefbass kombinierst du ihn mit einem Subwoofer und trennst oberhalb der Abstimmfrequenz.
Wie unterscheidet er sich vom Beyma 5P200Fe?
Der Beyma 5P200Fe hat mit Fs 72 Hz und Vas 5,7 l einen deutlich kleineren Volumenbedarf und eine höhere Resonanz. Der 5W430 spielt mit Fs 52 Hz und Vas 15 l tiefer, braucht dafür aber mehr Gehäuse.
Kann ich mehrere 5W430 in einer Kolonne betreiben?
Mit 8 Ω lassen sich zwei parallel auf 4 Ω oder in Serie-Parallel-Gruppen auf 8 Ω zusammenschalten. Das Volumen aus den Richtwerten gilt je Chassis, bei zwei Stück also das Doppelte.
18Sound 5W430: Hersteller, Schreibweisen und Einordnung
18Sound, 18 Sound und Eighteensound bezeichnen denselben Hersteller: Eighteen Sound S.r.l. aus Reggio Emilia, Italien. Der 5W430 ist ein 5-Zoll-Tieftöner mit Ferritmagnet aus der Serie W und bei 42.audio, 18Sound-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.
Bei 42.audio bekommst du den 18SOUND 5W430 mit Datenblatt-PDF, allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas 18Sound.

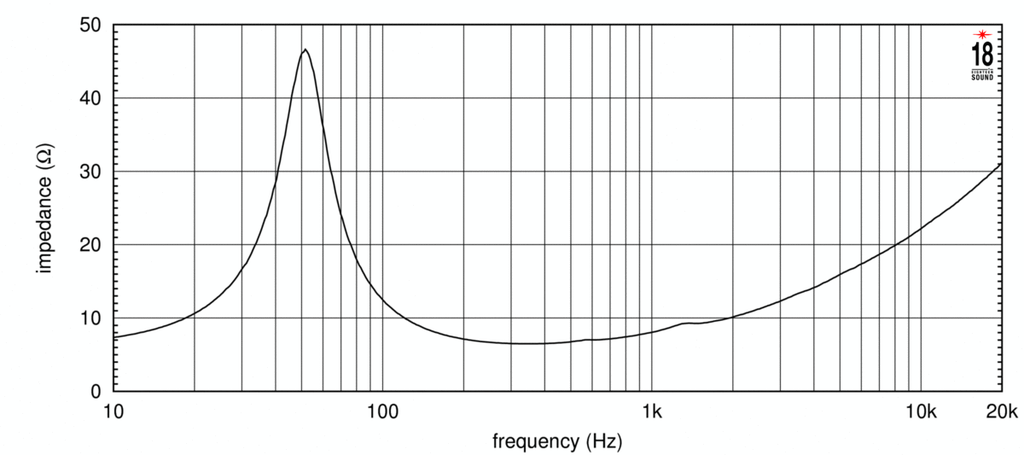

Thiele-Small-Parameter
| Nennimpedanz | 8 Ω |
|---|---|
| Resonanzfrequenz fs | 52 Hz |
| Gesamtgüte Qts | 0,32 |
| Elektrische Güte Qes | 0,36 |
| Mechanische Güte Qms | 2,77 |
| Äquivalentvolumen Vas | 15,0 l |
| Bewegte Masse Mms | 8,2 g |
| Membranfläche Sd | 90 cm² |
| Lineare Auslenkung Xmax | 6 mm |
| Antriebsfaktor BL | 6,3 Tm |
| Gleichstromwiderstand Re | 5,4 Ω |
| Schwingspuleninduktivität Le | 0,49 mH |
Gehäusevorschlag
Der EBP von 144 spricht für ein Bassreflexgehäuse. EBP = fs / Qes = 52 / 0,36
Geschlossen (Qtc 0,707)
- Gehäusevolumen Vb
- 3,9 l
- Einbauresonanz Fc
- 115 Hz
- Grenzfrequenz F3
- 115 Hz
Bassreflex (QB3 nach Small)empfohlen
- Gehäusevolumen Vb
- 7,0 l
- Abstimmfrequenz Fb
- 66 Hz
- Grenzfrequenz F3
- 73 Hz
Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.
Vergleichbare Chassis
Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.
- SEAS L15RLY/Pfs 44 Hz · Qts 0,35 · Vas 12 l · in der Datenbank
- Beyma 5P200Fefs 72 Hz · Qts 0,33 · Vas 5,7 l · im Shop
- Beyma 5P200Ndfs 78 Hz · Qts 0,3 · Vas 4,5 l · im Shop
- B&C Speakers 5FG44fs 63 Hz · Qts 0,27 · Vas 6,3 l · in der Datenbank
- B&C Speakers 5NDL38fs 80 Hz · Qts 0,36 · Vas 4,3 l · in der Datenbank
- B&C Speakers 5FG44fs 70 Hz · Qts 0,39 · Vas 5,1 l · in der Datenbank
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | 18SOUND |
| Kategorie | Low Frequency |
| Serie | W |
| Magnet | Ferrite |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 80 |
| Empfindlichkeit (dB) | 89 |
| Frequenz von (Hz) | 60 |
| Frequenz bis (Hz) | 8000 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 5 |
| Schwingspule (Zoll) | 1 |
| Einbautiefe (mm) | 72 |
| Gewicht (kg) | 1.2 |
| Thiele-Small-Parameter | |
|---|---|
| Re (Ω) | 5.4 |
| Le (mH) | 0.49 |
| Fs (Hz) | 52 |
| Qms | 2.77 |
| Qes | 0.36 |
| Qts | 0.32 |
| Vas (l) | 15 |
| Xmax (mm) | 6 |
| BL (Tm) | 6.3 |
| Mms (kg) | 0.0082 |
| Sd (m²) | 0.009 |
