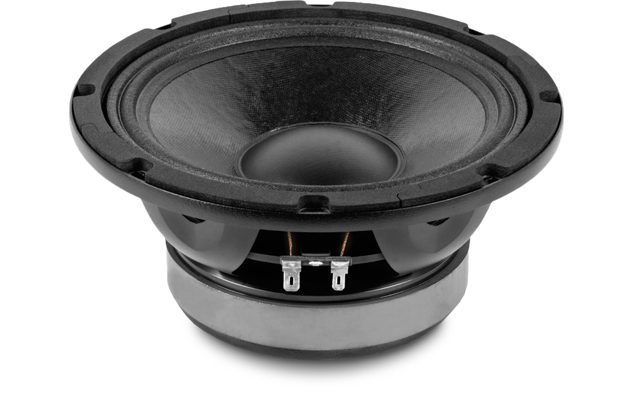

BEYMA 8WR300

https://42.audio/web/image/product.template/11577/image_1920?unique=24e070f

BEYMA 8WR300 — 8" / 8 Zoll · Tieftöner · Bass
300 W AES - 95 dB - 65 – 4000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-TT-BEY-0038

112,00 € 112.0 EUR 112,00 €

Preis auf Anfrage

inkl. MwSt. · Versandkostenfrei innerhalb Deutschlands
  • Hersteller
  • Kategorie
  • Serie
  • Impedanz (Ω)
  • Belastbarkeit (W)
  • Empfindlichkeit (dB)
  • Frequenz von (Hz)
  • Frequenz bis (Hz)
  • Durchmesser
  • Schwingspule (Zoll)
  • Einbautiefe (mm)
  • Gewicht (kg)
  • Re (Ω)
  • Le (mH)
  • Fs (Hz)
  • Qms
  • Qes
  • Qts
  • Vas (l)
  • Xmax (mm)
  • Vd (cm³)
  • BL (Tm)
  • Mms (kg)
  • Sd (m²)

Diese Kombination existiert nicht.

Kontaktieren Sie uns
Wir melden uns innerhalb von 24 h – Angebot 48 h gültig.
Danke! Wir prüfen deinen Zielpreis und melden uns schnellstens.
  1. Startseite
  2. Chassis-Shop
  3. Tieftöner
  4. BEYMA 8WR300

BEYMA 8WR300 — 8" · Tieftöner

300 W AES · 95 dB Empfindlichkeit · Frequenzbereich 65 Hz – 4000 Hz

Technische Daten

  • Durchmesser: 8 "
  • Schwingspule: 2 "
  • Belastbarkeit: 300 W AES
  • Empfindlichkeit: 95 dB
  • Impedanz: 8 Ω
  • Gewicht: 3.3 kg
  • Einbautiefe: 95 mm
  • Frequenzbereich: 65 – 4000 Hz

Serie: WR · Artikel-Nr: 42A-CHS-TT-BEY-0038

Beyma 8WR300: 8"-Mitteltöner mit 95 dB, 28 g Membranmasse und BL 15,5 Tm

Wer einen 8"-Mitteltöner mit hohem Wirkungsgrad sucht, sollte sich die Zahlen des Beyma 8WR300 ansehen: 95 dB Empfindlichkeit an 8 Ω, eine Membranmasse von nur 28 g und ein Antrieb mit BL 15,5 Tm. Die WR-Serie ist auf den Mitteltonbereich ausgelegt, der Übertragungsbereich von 65 Hz bis 4000 Hz und die 2"-Schwingspule mit 300 W AES zeigen die Ausrichtung auf 3-Wege-Systeme und Mitteltonhörner in der Beschallung.

Die Parameter passen dazu: Fs 65 Hz, Qts 0,27, Qes 0,29 und Vas 15 l. Der EBP von 224 macht klar, dass der 8WR300 nicht als Basschassis gedacht ist, sondern als Mitteltöner, der mit einem Tieftöner darunter arbeitet. Xmax 6 mm und 132 cm³ Verschiebevolumen sind für den Mittelton reichlich. Einbautiefe 95 mm und 3,3 kg Gewicht erlauben auch enge Mitteltonabteile und leichte Tops.

Einsatz und Gehäuse

Für den 3-Wege-Einsatz ist ein geschlossenes Mitteltonabteil die richtige Wahl; der Richtwert liegt bei 2,6 l mit fc um 170 Hz. Die untere Trennung setzt du deutlich oberhalb von 65 Hz, die obere unterhalb 4000 Hz, wo ein Kompressionstreiber am Horn übernimmt. Welche Beyma-Hörner und Waveguides dafür infrage kommen, zeigt die Kategorie bei 42.audio. Ein Bassreflexgehäuse ist mit 5,3 l Richtwert, fb 89 Hz und f3 um 106 Hz möglich, sinnvoll aber nur, wenn ein Subwoofer die Tiefen liefert.

Die geringe Induktivität von 0,9 mH und der flache Impedanzverlauf um Re 6 Ω machen den 8WR300 auch für passive Weichen unkompliziert. Bei 300 W AES genügt eine Endstufe mittlerer Leistung; im Mitteltonbetrieb mit sauberer unterer Trennung wird die Belastbarkeit ohnehin selten ausgereizt. Wer die Mitteltonkammer genauer abstimmen will, nutzt die Gehäuseberechnung bei 42.audio.

Worauf du achten solltest

  • 95 dB Empfindlichkeit: pegelmäßig auf Augenhöhe mit Kompressionstreibern am Horn.
  • Übertragungsbereich bis 4000 Hz: Trennung zum Hochton darunter planen.
  • Mms 28 g bei BL 15,5 Tm: leichte Membran, starker Antrieb, Qts 0,27.
  • Einbautiefe 95 mm, 3,3 kg: passt in flache Mitteltonabteile.
  • Xmax 6 mm: als Mitteltöner mit Hochpass deutlich über 65 Hz betreiben.

Häufige Fragen

Was unterscheidet den 8WR300 vom Beyma 8WRS300?

Die Parameter liegen praktisch gleichauf: Fs 65 Hz, Qts 0,27 gegenüber 0,28, Vas 15 l bei beiden. Die Wahl fällt eher nach Verfügbarkeit und Detailunterschieden in der Ausführung; für den Mitteltonbereich in 3-Wege-Systemen sind beide gleichwertig einsetzbar.

Kann ich den 8WR300 in einem 2-Wege-Top mit Bassreflex einsetzen?

Mit Einschränkungen. Der Reflex-Richtwert von 5,3 l mit f3 um 106 Hz liefert wenig Grundton, und der Bereich endet bei 4000 Hz. Für ein Top mit Subwoofer und tiefer Trennung zum Horn geht das, ohne Subwoofer fehlt der Bass.

Wie vergleicht sich der 8WR300 mit dem 18 Sound 8NW650?

Der 8NW650 hat mit Fs 63 Hz, Qts 0,25 und Vas 17,8 l einen sehr ähnlichen Parametersatz. Der 8WR300 setzt mit 95 dB auf hohen Wirkungsgrad bei geringer Membranmasse; beide sind Mitteltöner, die in einem geschlossenen Abteil arbeiten wollen.

Beyma 8WR300: Hersteller, Schreibweisen und Einordnung

Beyma und Acustica Beyma bezeichnen denselben Hersteller: Acústica Beyma S.L. aus Moncada bei Valencia, Spanien. Der 8WR300 ist ein 8-Zoll-Tieftöner aus der Serie WR und bei 42.audio, Beyma-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.

Bei 42.audio bekommst du den BEYMA 8WR300 mit allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas Beyma.

Thiele-Small-Parameter

Nennimpedanz8 Ω
Resonanzfrequenz fs65 Hz
Gesamtgüte Qts0,27
Elektrische Güte Qes0,29
Mechanische Güte Qms5,4
Äquivalentvolumen Vas15,0 l
Bewegte Masse Mms28,0 g
Membranfläche Sd220 cm²
Lineare Auslenkung Xmax6 mm
Verschiebevolumen Vd132 cm³
Antriebsfaktor BL15,5 Tm
Gleichstromwiderstand Re6 Ω
Schwingspuleninduktivität Le0,9 mH

Gehäusevorschlag

Der EBP von 224 spricht für ein Bassreflexgehäuse. EBP = fs / Qes = 65 / 0,29

Geschlossen (Qtc 0,707)

Gehäusevolumen Vb
2,6 l
Einbauresonanz Fc
170 Hz
Grenzfrequenz F3
170 Hz

Bassreflex (QB3 nach Small)empfohlen

Gehäusevolumen Vb
4,0 l
Abstimmfrequenz Fb
98 Hz
Grenzfrequenz F3
116 Hz

Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.

Vergleichbare Chassis

Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.

Spezifikationen

Allgemein
Hersteller BEYMA
Kategorie Low Frequency
Serie WR
Impedanz (Ω) 8
Belastbarkeit (W) 300
Empfindlichkeit (dB) 95
Frequenz von (Hz) 65
Frequenz bis (Hz) 4000
Abmessungen & Korb
Durchmesser 8
Schwingspule (Zoll) 2
Einbautiefe (mm) 95
Gewicht (kg) 3.3
Thiele-Small-Parameter
Re (Ω) 6
Le (mH) 0.9
Fs (Hz) 65
Qms 5.4
Qes 0.29
Qts 0.27
Vas (l) 15
Xmax (mm) 6
Vd (cm³) 132
BL (Tm) 15.5
Mms (kg) 0.028
Sd (m²) 0.022
