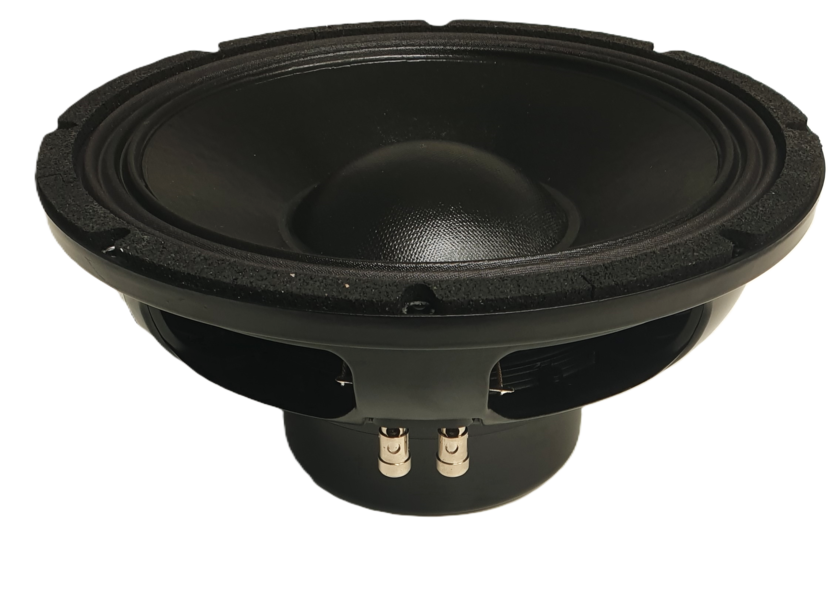

18SOUND 12NLW9410

18SOUND 12NLW9410

https://42.audio/web/image/product.template/11849/image_1920?unique=473592e

18SOUND (Eighteen Sound) 12NLW9410 — 12" / 12 Zoll · High-Performance-Tieftöner · Bass · Neodym
4"-Schwingspule · 8 Ω
Art.-Nr.: 42A-CHS-TT-18S-0062

399,00 € 399.0 EUR 399,00 €

Preis auf Anfrage

inkl. MwSt., zzgl. Versandkosten
  • Hersteller
  • Kategorie
  • Serie
  • Magnet
  • Impedanz (Ω)
  • Belastbarkeit (W)
  • Empfindlichkeit (dB)
  • Frequenz von (Hz)
  • Frequenz bis (Hz)
  • Durchmesser
  • Schwingspule (Zoll)
  • Einbautiefe (mm)
  • Gewicht (kg)
  • Re (Ω)
  • Le (mH)
  • Fs (Hz)
  • Qms
  • Qes
  • Qts
  • Vas (l)
  • Xmax (mm)
  • BL (Tm)
  • Mms (kg)
  • Sd (m²)

Diese Kombination existiert nicht.

Kontaktieren Sie uns
Wir melden uns innerhalb von 24 h – Angebot 48 h gültig.
Danke! Wir prüfen deinen Zielpreis und melden uns schnellstens.
  1. Startseite
  2. Chassis-Shop
  3. Tieftöner
  4. 18SOUND 12NLW9410

18SOUND 12NLW9410 — 12" · Tieftöner

1000 W AES · 95 dB Empfindlichkeit · Frequenzbereich 45 Hz – 3000 Hz

Technische Daten

  • Durchmesser: 12 "
  • Schwingspule: 4 "
  • Belastbarkeit: 1000 W AES
  • Empfindlichkeit: 95 dB
  • Impedanz: 8 Ω
  • Magnet: Neo
  • Gewicht: 7.3 kg
  • Einbautiefe: 143 mm
  • Frequenzbereich: 45 – 3000 Hz

Datenblatt (PDF) · Herstellerseite

Serie: NLW · Artikel-Nr: 42A-CHS-TT-18S-0062

Thiele-Small-Parameter

Nennimpedanz8 Ω
Resonanzfrequenz fs42 Hz
Gesamtgüte Qts0,26
Elektrische Güte Qes0,27
Mechanische Güte Qms6,2
Äquivalentvolumen Vas55,0 l
Bewegte Masse Mms105,0 g
Membranfläche Sd531 cm²
Lineare Auslenkung Xmax11 mm
Antriebsfaktor BL21,7 Tm
Gleichstromwiderstand Re4,5 Ω
Schwingspuleninduktivität Le1,07 mH

Gehäusevorschlag

Der EBP von 156 spricht für ein Bassreflexgehäuse. EBP = fs / Qes = 42 / 0,27

Geschlossen (Qtc 0,707)

Gehäusevolumen Vb
8,6 l
Einbauresonanz Fc
114 Hz
Grenzfrequenz F3
114 Hz

Bassreflex (QB3 nach Small)empfohlen

Gehäusevolumen Vb
12,9 l
Abstimmfrequenz Fb
66 Hz
Grenzfrequenz F3
79 Hz

Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.

Vergleichbare Chassis

Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.

Spezifikationen

Allgemein
Hersteller 18SOUND
Kategorie Low Frequency
Serie NLW
Magnet Neo
Impedanz (Ω) 8
Belastbarkeit (W) 1000
Empfindlichkeit (dB) 95
Frequenz von (Hz) 45
Frequenz bis (Hz) 3000
Abmessungen & Korb
Durchmesser 12
Schwingspule (Zoll) 4
Einbautiefe (mm) 143
Gewicht (kg) 7.3
Thiele-Small-Parameter
Re (Ω) 4.5
Le (mH) 1.07
Fs (Hz) 42
Qms 6.2
Qes 0.27
Qts 0.26
Vas (l) 55
Xmax (mm) 11
BL (Tm) 21.7
Mms (kg) 0.105
Sd (m²) 0.0531
