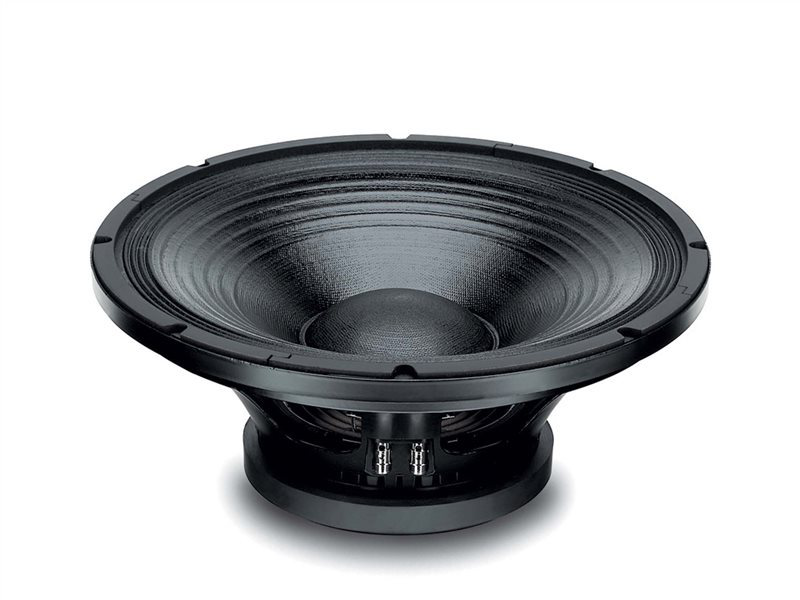

18SOUND 15MB700
18SOUND (Eighteen Sound) 15MB700 — 15" / 15 Zoll · Mitteltöner mit Grundton (ML) · Midrange · Ferrit
3"-Schwingspule · 8 Ω
Art.-Nr.: 42A-CHS-MT-18S-0002
Dokumente
18SOUND 15MB700 — 15" · Mitteltöner
400 W AES · 103 dB Empfindlichkeit · Frequenzbereich 45 Hz – 4300 Hz
Technische Daten
- Durchmesser: 15 "
- Schwingspule: 3 "
- Belastbarkeit: 400 W AES
- Empfindlichkeit: 103 dB
- Impedanz: 8 Ω
- Magnet: Ferrit
- Gewicht: 8.3 kg
- Einbautiefe: 167 mm
- Frequenzbereich: 45 – 4300 Hz
Datenblatt (PDF) · Herstellerseite
Serie: MB · Artikel-Nr: 42A-CHS-MT-18S-0002
18Sound 15MB700: 15"-Mitteltieftöner mit 103 dB Empfindlichkeit für 2-Wege-Tops
Wirkungsgrad ist die Disziplin des 15MB700: 103 dB Empfindlichkeit aus einem 15"-Ferrit-Chassis der MB-Serie von 18Sound (Eighteen Sound), gepaart mit 400 W AES an einer 3"-Schwingspule. Das bedeutet in der Praxis, dass ein Verstärker mit überschaubarer Leistung bereits Pegel liefert, für die andere Chassis die doppelte Watt-Zahl brauchen – und dass die Schwingspule entsprechend kühl bleibt.
Die Kleinsignalparameter erklären das Konzept: Fs 42 Hz, Qts 0,29, ein großes Vas von 202 l und ein Antrieb mit BL 17,6 Tm an 73 g bewegter Masse. Die Aufhängung ist weich, der Konus vergleichsweise leicht, der Übertragungsbereich reicht von 45 Hz bis 4.300 Hz. Mit 5,5 mm Xmax ist er kein Hubwunder, aber für einen 15"-Mitteltieftöner mit Grundtonaufgaben solide ausgestattet. Das Gewicht liegt bei 8,3 kg, die Einbautiefe bei 167 mm.
Einsatz und Gehäuse
Der 15MB700 ist die klassische Wahl für ein 2-Wege-Top mit 15" und Horn, wie es auf Bühnen und in Verleihparks seit Langem funktioniert. Der Bassreflex-Richtwert nennt 87 l bei einer Abstimmung auf 54 Hz und einer f3 um 62 Hz. Das Volumen fällt wegen des hohen Vas größer aus als bei strafferen 15"-Chassis, dafür spielt die Box ohne Entzerrung ausgewogen bis in den Grundton. Der EBP von 135 zeigt, dass Reflex oder Horn dem geschlossenen Gehäuse vorzuziehen sind. Als Mitteltöner in einem 3-Wege-System wandert das Chassis in ein geschlossenes Mitteltonabteil, für das der Richtwert etwa 41 l mit einer Einbauresonanz von 102 Hz angibt. Die genaue Abstimmung erledigt die Gehäuseberechnung auf 42.audio.
Die Trennung zum Hochtonhorn liegt sinnvoll deutlich unter der oberen Grenze von 4.300 Hz. Weil das Chassis mit 103 dB sehr laut ist, sollte der Kompressionstreiber in der gleichen Größenordnung liegen – passende Hörner und Treiber führt 42.audio in der Kategorie Hörner & Waveguides von 18Sound.
Worauf du achten solltest
- 8 Ω nominal, Re 5 Ω: mit 103 dB braucht es keine großen Endstufen, 400 W AES sind die Obergrenze.
- Vas 202 l: rechnet mit größeren Gehäusen, im Reflex-Richtwert 87 l.
- 8,3 kg und 167 mm Einbautiefe – der Ferritantrieb braucht Tiefe im Gehäuse.
- Xmax 5,5 mm: Hochpass unter der Abstimmfrequenz setzen, gerade bei Betrieb ohne Subwoofer.
- Le 1,2 mH: die Weiche muss den Induktivitätsanstieg oberhalb der Mitten berücksichtigen.
Häufige Fragen
Warum ist der 15MB700 lauter als der 15MB1000 trotz weniger Leistung?
Die Empfindlichkeit von 103 dB kommt vom leichteren Konus und der weichen Aufhängung mit Vas 202 l. Der 15MB1000 hat mit Fs 48 Hz, Qts 0,31 und Vas 132,5 l eine straffere Auslegung und kompensiert die geringere Empfindlichkeit mit höherer Belastbarkeit. Für den Maximalpegel zählt beides, für den Wirkungsgrad je Watt gewinnt der 15MB700.
Welches Gehäuse brauche ich für ein 2-Wege-Top?
Der Richtwert liegt bei 87 l Bassreflex, abgestimmt auf 54 Hz. Damit erreicht die Box eine f3 um 62 Hz und liefert im Verbund mit Subwoofern einen kräftigen Kickbereich. Kleinere Volumen sind möglich, kosten aber Tiefgang.
Wie verhält sich der 15MB700 zum Celestion TF1530?
Der TF1530 liegt mit Fs 42 Hz und Qts 0,28 sehr nah am 15MB700, hat aber mit 162,2 l ein kleineres Vas als die 202 l des 18Sound. Er kommt mit etwas weniger Gehäusevolumen aus; beide Chassis stehen in der Datenbank von 42.audio zum Vergleich.
18Sound 15MB700: Hersteller, Schreibweisen und Einordnung
18Sound, 18 Sound und Eighteensound bezeichnen denselben Hersteller: Eighteen Sound S.r.l. aus Reggio Emilia, Italien. Der 15MB700 ist ein 15-Zoll-Mitteltöner mit Ferritmagnet aus der Serie MB und bei 42.audio, 18Sound-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.
Bei 42.audio bekommst du den 18SOUND 15MB700 mit Datenblatt-PDF, allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas 18Sound.
Thiele-Small-Parameter
| Nennimpedanz | 8 Ω |
|---|---|
| Resonanzfrequenz fs | 42 Hz |
| Gesamtgüte Qts | 0,29 |
| Elektrische Güte Qes | 0,31 |
| Mechanische Güte Qms | 4,6 |
| Äquivalentvolumen Vas | 202,0 l |
| Bewegte Masse Mms | 73,0 g |
| Membranfläche Sd | 850 cm² |
| Lineare Auslenkung Xmax | 5,5 mm |
| Antriebsfaktor BL | 17,6 Tm |
| Gleichstromwiderstand Re | 5 Ω |
| Schwingspuleninduktivität Le | 1,2 mH |
Gehäusevorschlag
Der EBP von 135 spricht für ein Bassreflexgehäuse. EBP = fs / Qes = 42 / 0,31
Geschlossen (Qtc 0,707)
- Gehäusevolumen Vb
- 40,9 l
- Einbauresonanz Fc
- 102 Hz
- Grenzfrequenz F3
- 102 Hz
Bassreflex (QB3 nach Small)empfohlen
- Gehäusevolumen Vb
- 68,0 l
- Abstimmfrequenz Fb
- 59 Hz
- Grenzfrequenz F3
- 68 Hz
Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.
Vergleichbare Chassis
Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.
- 18 Sound 15NMB420fs 42 Hz · Qts 0,29 · Vas 225 l · im Shop
- Celestion TF1530fs 42 Hz · Qts 0,28 · Vas 162,2 l · in der Datenbank
- 18 Sound 15MB1000fs 48 Hz · Qts 0,31 · Vas 132,5 l · im Shop
- 18 Sound 15MB650fs 40 Hz · Qts 0,26 · Vas 210 l · im Shop
- 18 Sound 15NMB1000fs 46 Hz · Qts 0,24 · Vas 124 l · im Shop
- RCF MB15X301fs 38 Hz · Qts 0,34 · Vas 195 l · in der Datenbank
Spezifikationen
| Allgemein | |
|---|---|
| Hersteller | 18SOUND |
| Kategorie | Mid Frequency |
| Serie | MB |
| Magnet | Ferrite |
| Impedanz (Ω) | 8 |
| Belastbarkeit (W) | 400 |
| Empfindlichkeit (dB) | 103 |
| Frequenz von (Hz) | 45 |
| Frequenz bis (Hz) | 4300 |
| Abmessungen & Korb | |
|---|---|
| Durchmesser | 15 |
| Schwingspule (Zoll) | 3 |
| Einbautiefe (mm) | 167 |
| Gewicht (kg) | 8.3 |
| Thiele-Small-Parameter | |
|---|---|
| Re (Ω) | 5 |
| Le (mH) | 1.2 |
| Fs (Hz) | 42 |
| Qms | 4.6 |
| Qes | 0.31 |
| Qts | 0.29 |
| Vas (l) | 202 |
| Xmax (mm) | 5.5 |
| BL (Tm) | 17.6 |
| Mms (kg) | 0.073 |
| Sd (m²) | 0.085 |
