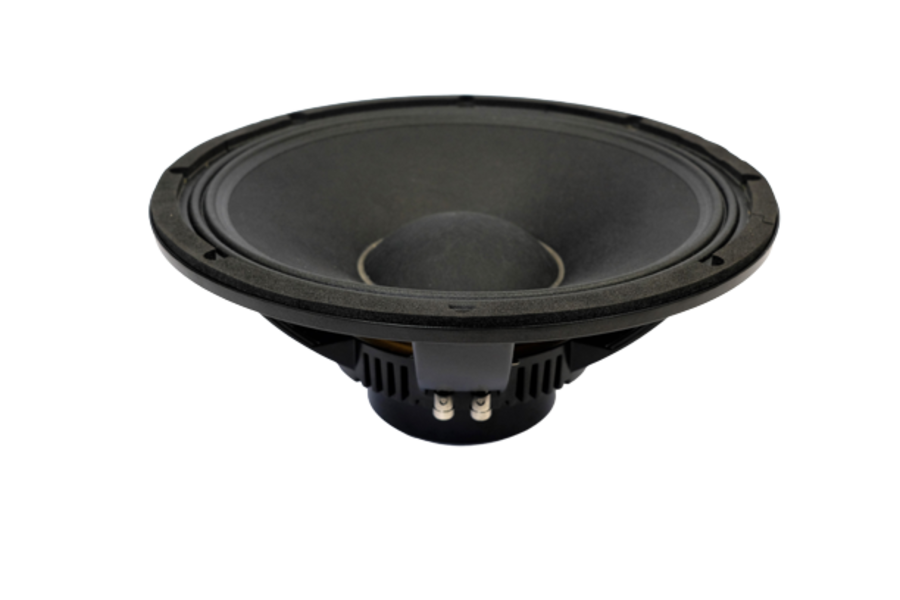

18SOUND 15NMB1000

18SOUND 15NMB1000

https://42.audio/web/image/product.template/11837/image_1920?unique=ac8e506

18SOUND (Eighteen Sound) 15NMB1000 — 15" / 15 Zoll · Mitteltöner mit Grundton (ML) · Midrange · Neodym
4"-Schwingspule · 8 Ω
Art.-Nr.: 42A-CHS-MT-18S-0010

368,00 € 368.0 EUR 368,00 €

Preis auf Anfrage

inkl. MwSt., zzgl. Versandkosten
  • Hersteller
  • Kategorie
  • Serie
  • Magnet
  • Impedanz (Ω)
  • Belastbarkeit (W)
  • Empfindlichkeit (dB)
  • Frequenz von (Hz)
  • Frequenz bis (Hz)
  • Durchmesser
  • Schwingspule (Zoll)
  • Einbautiefe (mm)
  • Gewicht (kg)
  • Re (Ω)
  • Le (mH)
  • Fs (Hz)
  • Qms
  • Qes
  • Qts
  • Vas (l)
  • Xmax (mm)
  • BL (Tm)
  • Mms (kg)
  • Sd (m²)

Diese Kombination existiert nicht.

Kontaktieren Sie uns
Wir melden uns innerhalb von 24 h – Angebot 48 h gültig.
Danke! Wir prüfen deinen Zielpreis und melden uns schnellstens.
  1. Startseite
  2. Chassis-Shop
  3. Mitteltöner
  4. 18SOUND 15NMB1000

18SOUND 15NMB1000 — 15" · Mitteltöner

900 W AES · 101 dB Empfindlichkeit · Frequenzbereich 45 Hz – 2500 Hz

Technische Daten

  • Durchmesser: 15 "
  • Schwingspule: 4 "
  • Belastbarkeit: 900 W AES
  • Empfindlichkeit: 101 dB
  • Impedanz: 8 Ω
  • Magnet: Neo
  • Gewicht: 6 kg
  • Einbautiefe: 174 mm
  • Frequenzbereich: 45 – 2500 Hz

Datenblatt (PDF) · Herstellerseite

Serie: NMB · Artikel-Nr: 42A-CHS-MT-18S-0010

Thiele-Small-Parameter

Nennimpedanz8 Ω
Resonanzfrequenz fs46 Hz
Gesamtgüte Qts0,24
Elektrische Güte Qes0,24
Mechanische Güte Qms8,3
Äquivalentvolumen Vas124,0 l
Bewegte Masse Mms100,0 g
Membranfläche Sd855 cm²
Lineare Auslenkung Xmax6,5 mm
Antriebsfaktor BL25,2 Tm
Gleichstromwiderstand Re5,3 Ω
Schwingspuleninduktivität Le0,89 mH

Gehäusevorschlag

Der EBP von 192 spricht für ein Bassreflexgehäuse. EBP = fs / Qes = 46 / 0,24

Geschlossen (Qtc 0,707)

Gehäusevolumen Vb
16,2 l
Einbauresonanz Fc
136 Hz
Grenzfrequenz F3
136 Hz

Bassreflex (QB3 nach Small)empfohlen

Gehäusevolumen Vb
22,3 l
Abstimmfrequenz Fb
78 Hz
Grenzfrequenz F3
98 Hz

Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.

Vergleichbare Chassis

Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.

Spezifikationen

Allgemein
Hersteller 18SOUND
Kategorie Mid Frequency
Serie NMB
Magnet Neo
Impedanz (Ω) 8
Belastbarkeit (W) 900
Empfindlichkeit (dB) 101
Frequenz von (Hz) 45
Frequenz bis (Hz) 2500
Abmessungen & Korb
Durchmesser 15
Schwingspule (Zoll) 4
Einbautiefe (mm) 174
Gewicht (kg) 6
Thiele-Small-Parameter
Re (Ω) 5.3
Le (mH) 0.89
Fs (Hz) 46
Qms 8.3
Qes 0.24
Qts 0.24
Vas (l) 124
Xmax (mm) 6.5
BL (Tm) 25.2
Mms (kg) 0.1
Sd (m²) 0.0855
