  2. 18SOUND 18NTLS5000

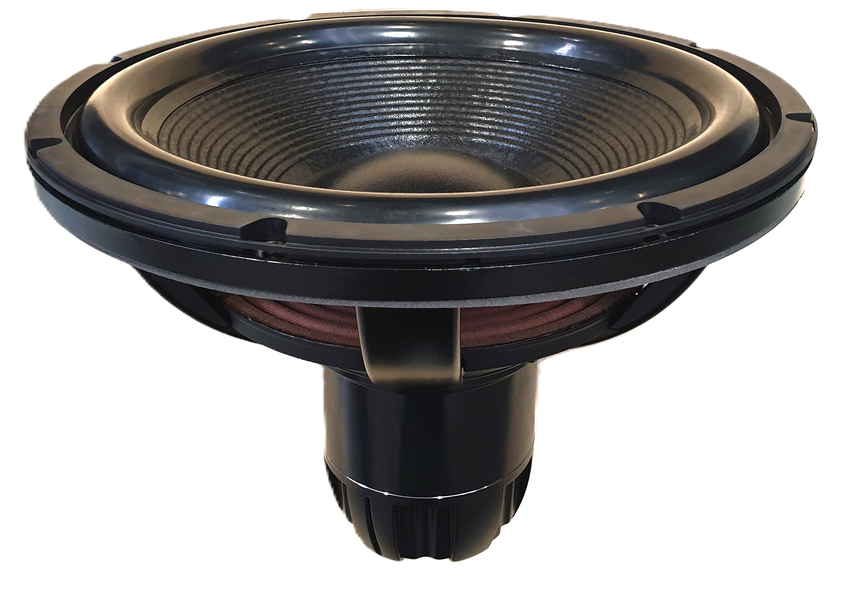

18SOUND 18NTLS5000

18SOUND 18NTLS5000

https://42.audio/web/image/product.template/11829/image_1920?unique=e5567cb

18SOUND (Eighteen Sound) 18NTLS5000 — 18" / 18 Zoll · Hifi/Kino-Tieftöner · Subwoofer / Bass · Neodym · Dual-Gap
2x4,5"-Schwingspule · 4 Ω
Art.-Nr.: 42A-CHS-TT-18S-0043

903,00 € 903.0 EUR 903,00 €

Preis auf Anfrage

inkl. MwSt., zzgl. Versandkosten
  • Hersteller
  • Kategorie
  • Serie
  • Magnet
  • Impedanz (Ω)
  • Belastbarkeit (W)
  • Empfindlichkeit (dB)
  • Frequenz von (Hz)
  • Frequenz bis (Hz)
  • Durchmesser
  • Schwingspule (Zoll)
  • Einbautiefe (mm)
  • Gewicht (kg)
  • Re (Ω)
  • Le (mH)
  • Fs (Hz)
  • Qms
  • Qes
  • Qts
  • Vas (l)
  • Xmax (mm)
  • BL (Tm)
  • Mms (kg)
  • Sd (m²)

Diese Kombination existiert nicht.

Kontaktieren Sie uns
Wir melden uns innerhalb von 24 h – Angebot 48 h gültig.
Danke! Wir prüfen deinen Zielpreis und melden uns schnellstens.
  1. Startseite
  2. Chassis-Shop
  3. Tieftöner
  4. 18SOUND 18NTLS5000

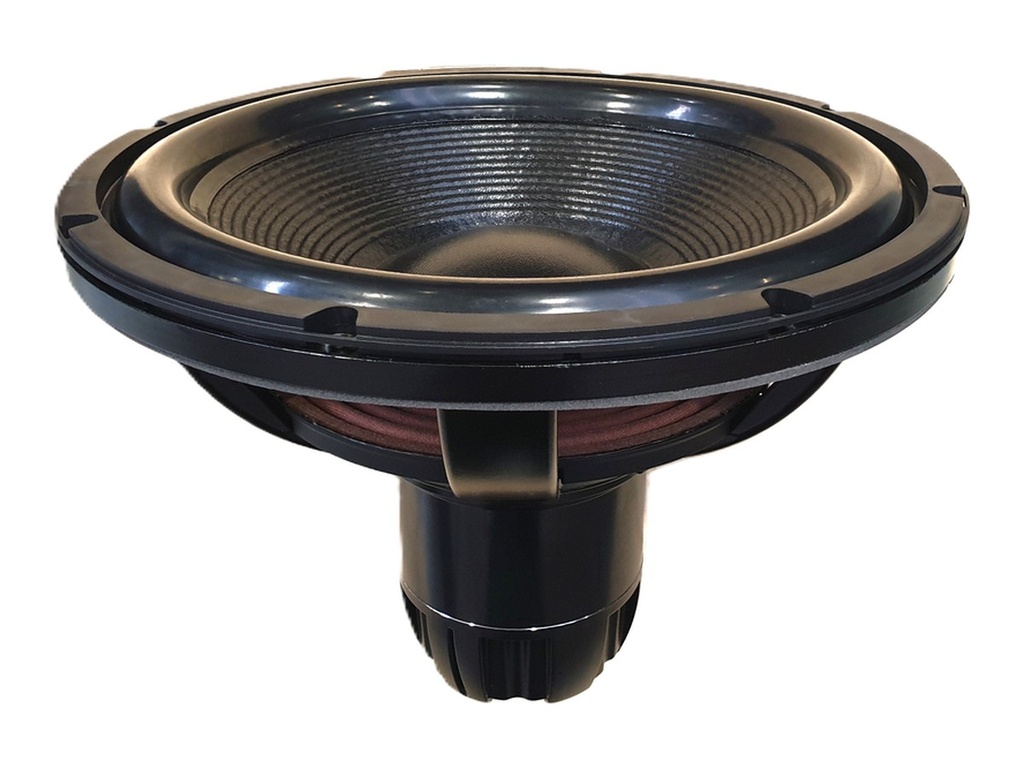

18SOUND 18NTLS5000 — 18" · Tieftöner

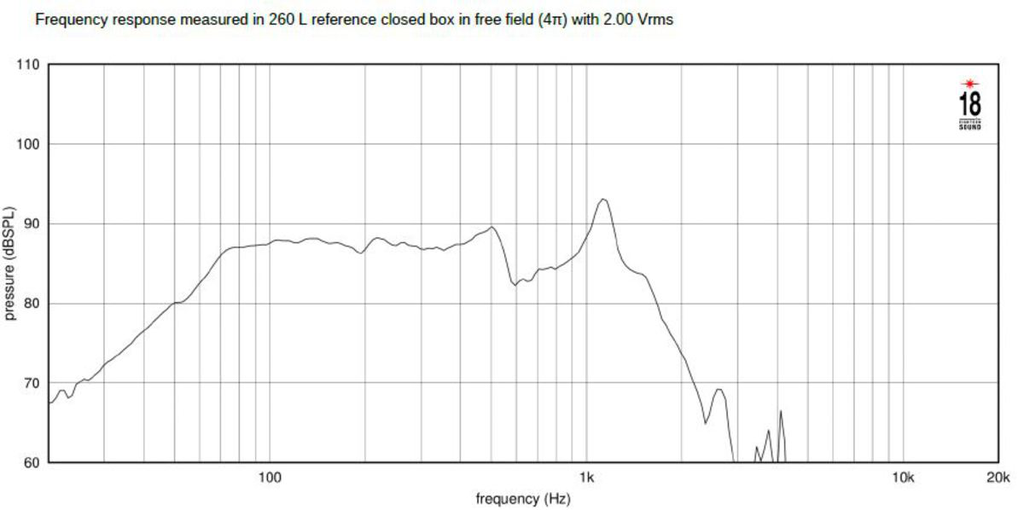

1800 W AES · 89 dB Empfindlichkeit · Frequenzbereich 35 Hz – 4000 Hz

Technische Daten

  • Durchmesser: 18 "
  • Schwingspule: 4.5 "
  • Belastbarkeit: 1800 W AES
  • Empfindlichkeit: 89 dB
  • Impedanz: 4 Ω
  • Magnet: Neo
  • Gewicht: 13.6 kg
  • Einbautiefe: 330 mm
  • Frequenzbereich: 35 – 4000 Hz

Datenblatt (PDF) · Herstellerseite

Serie: NTLS · Artikel-Nr: 42A-CHS-TT-18S-0043

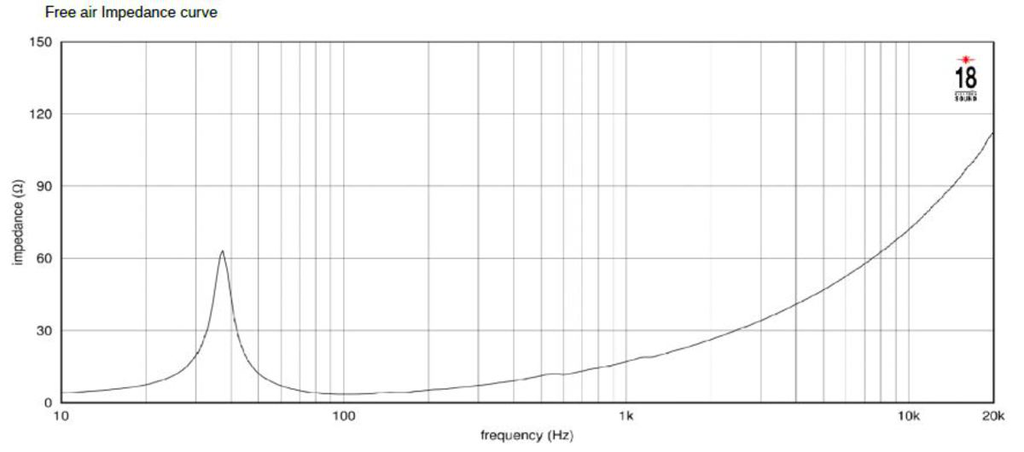

Thiele-Small-Parameter

Nennimpedanz4 Ω
Resonanzfrequenz fs37 Hz
Gesamtgüte Qts0,33
Elektrische Güte Qes0,35
Mechanische Güte Qms8,4
Äquivalentvolumen Vas75,0 l
Bewegte Masse Mms510,0 g
Membranfläche Sd1.225 cm²
Lineare Auslenkung Xmax17,75 mm
Antriebsfaktor BL30,7 Tm
Gleichstromwiderstand Re2,7 Ω
Schwingspuleninduktivität Le2 mH

Gehäusevorschlag

Der EBP von 106 spricht für ein Bassreflexgehäuse. EBP = fs / Qes = 37 / 0,35

Geschlossen (Qtc 0,707)

Gehäusevolumen Vb
20,9 l
Einbauresonanz Fc
79 Hz
Grenzfrequenz F3
79 Hz

Bassreflex (QB3 nach Small)empfohlen

Gehäusevolumen Vb
38,7 l
Abstimmfrequenz Fb
45 Hz
Grenzfrequenz F3
50 Hz

Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.

Vergleichbare Chassis

Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.

Spezifikationen

Allgemein
Hersteller 18SOUND
Kategorie Low Frequency
Serie NTLS
Magnet Neo
Impedanz (Ω) 4
Belastbarkeit (W) 1800
Empfindlichkeit (dB) 89
Frequenz von (Hz) 35
Frequenz bis (Hz) 4000

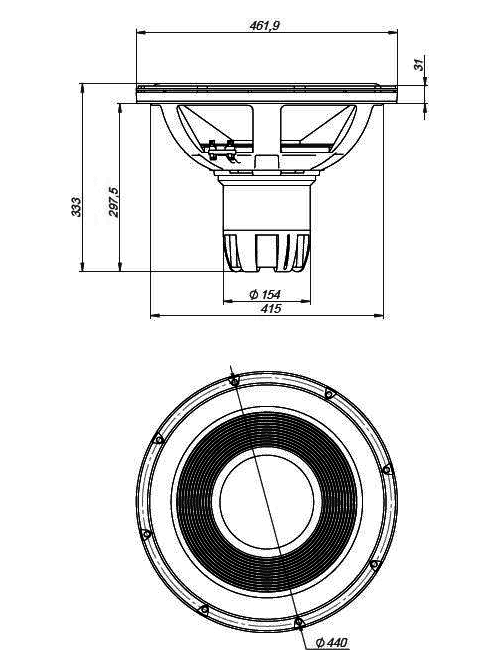

Abmessungen & Korb
Durchmesser 18
Schwingspule (Zoll) 4.5
Einbautiefe (mm) 330
Gewicht (kg) 13.6
Thiele-Small-Parameter
Re (Ω) 2.7
Le (mH) 2
Fs (Hz) 37
Qms 8.4
Qes 0.35
Qts 0.33
Vas (l) 75
Xmax (mm) 17.75
BL (Tm) 30.7
Mms (kg) 0.51
Sd (m²) 0.1225
