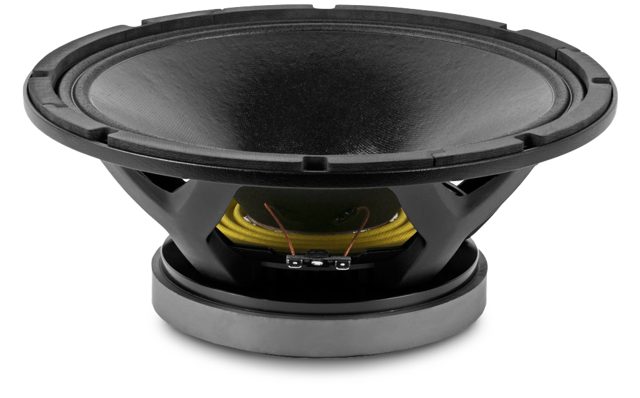

BEYMA 12WR400

https://42.audio/web/image/product.template/11557/image_1920?unique=24e070f

BEYMA 12WR400 — 12" / 12 Zoll · Tieftöner · Bass
400 W AES - 97 dB - 45 – 5000 Hz - 8 Ω
Art.-Nr.: 42A-CHS-TT-BEY-0033

177,00 € 177.0 EUR 177,00 €

Preis auf Anfrage

inkl. MwSt. · Versandkostenfrei innerhalb Deutschlands
  • Hersteller
  • Kategorie
  • Serie
  • Impedanz (Ω)
  • Belastbarkeit (W)
  • Empfindlichkeit (dB)
  • Frequenz von (Hz)
  • Frequenz bis (Hz)
  • Durchmesser
  • Schwingspule (Zoll)
  • Einbautiefe (mm)
  • Gewicht (kg)
  • Re (Ω)
  • Le (mH)
  • Fs (Hz)
  • Qms
  • Qes
  • Qts
  • Vas (l)
  • Xmax (mm)
  • Vd (cm³)
  • BL (Tm)
  • Mms (kg)
  • Sd (m²)

Diese Kombination existiert nicht.

Kontaktieren Sie uns
Wir melden uns innerhalb von 24 h – Angebot 48 h gültig.
Danke! Wir prüfen deinen Zielpreis und melden uns schnellstens.
  1. Startseite
  2. Chassis-Shop
  3. Tieftöner
  4. BEYMA 12WR400

BEYMA 12WR400 — 12" · Tieftöner

400 W AES · 97 dB Empfindlichkeit · Frequenzbereich 45 Hz – 5000 Hz

Technische Daten

  • Durchmesser: 12 "
  • Schwingspule: 3 "
  • Belastbarkeit: 400 W AES
  • Empfindlichkeit: 97 dB
  • Impedanz: 8 Ω
  • Gewicht: 5.5 kg
  • Einbautiefe: 131 mm
  • Frequenzbereich: 45 – 5000 Hz

Serie: WR · Artikel-Nr: 42A-CHS-TT-BEY-0033

Beyma 12WR400: 12"-Tieftöner mit 97 dB und breitem Arbeitsbereich bis 5000 Hz

Ein 12"-Chassis, das im 2-Wege-Top den kompletten Bass- und Mitteltonbereich übernimmt – dafür ist der Beyma 12WR400 aus der WR-Serie gebaut. 400 W AES, 97 dB Empfindlichkeit, 8 Ω und ein nutzbarer Bereich von 45 bis 5000 Hz beschreiben einen Allrounder, der weder auf maximalen Hub noch auf reine Mitteltonwiedergabe spezialisiert ist, sondern beides in einem Korb vereint.

Die Parameter stützen das: Fs 42 Hz, Qts 0,27 und Vas 91 l ergeben einen EBP von 150, also ein Chassis, das in einem Bassreflexgehäuse arbeiten möchte. Die bewegte Masse von 63 g ist für ein 12"-Chassis niedrig und erklärt den Wirkungsgrad wie auch die Ausdehnung nach oben; der Antrieb mit BL 18 Tm und die 3"-Schwingspule halten das Ganze unter Kontrolle. Xmax von 6,3 mm und ein Verschiebevolumen von 334 cm³ sind für einen Fullrange-Top angemessen, nicht für einen Subwoofer.

Einsatz und Gehäuse

Als Richtwert aus den Thiele-Small-Parametern ergibt sich ein Bassreflexgehäuse von 32 l mit einer Abstimmung auf 57 Hz und einer unteren Grenzfrequenz f3 von 68 Hz. Das ist ein Volumen, wie es in ein handliches 12"-Top passt, und der Bass reicht für Sprache, Live-Musik und kleine Tanzflächen ohne Subwoofer; für mehr Tiefgang ergänzt du einen Sub und trennst mit Hochpass. Geschlossen wären es 16 l bei fc 110 Hz – brauchbar als Satellit über einem Subwoofer, aber nicht als Solist. Die Feinabstimmung übernimmt die Gehäuseberechnung auf 42.audio.

Nach oben arbeitet der 12WR400 bis 5000 Hz, was dir Spielraum bei der Trennung zum Hochtöner lässt: Du kannst deutlich unterhalb der oberen Grenze trennen und den Hochtöner entlasten. Le von 1 mH ist für eine 3"-Spule unauffällig. Ein 1"-Kompressionstreiber mit Horn aus dem Beyma-Programm ist die klassische Ergänzung für ein 2-Wege-Top.

Worauf du achten solltest

  • 8 Ω nominal, Re 5,6 Ω – an jeder 8-Ω-tauglichen Endstufe unkritisch.
  • 3"-Schwingspule, 400 W AES: für ein 2-Wege-Top ausreichend, keine Sub-Belastbarkeit.
  • Einbautiefe 131 mm, 5,5 kg – passt in flache Gehäuse und Monitorwedges.
  • Xmax 6,3 mm: Hochpass unterhalb der Reflexabstimmung schützt vor Anschlagen.
  • Bassreflex-Richtwert 32 l / 57 Hz – kompaktes Volumen für ein 12"-Top.

Häufige Fragen

Kann ich den 12WR400 als Bühnenmonitor einsetzen?

Ja, dafür passt er gut: Der breite Arbeitsbereich bis 5000 Hz, 97 dB Empfindlichkeit und die flache Einbautiefe von 131 mm sind genau die Eigenschaften, die ein 2-Wege-Wedge braucht. Ein Hochpass unterhalb der Abstimmung ist bei Monitoren mit Bassanteil im Mix empfehlenswert.

Welche Endstufe passt zum 12WR400?

Eine Endstufe, die an 8 Ω im Bereich der 400 W AES liefert. Mehr Leistung bringt bei 6,3 mm Xmax nur mehr Verzerrung, weniger ist mit 97 dB Empfindlichkeit kein Problem.

Wie unterscheidet er sich vom 18 Sound 12NLW9410?

Der 12NLW9410 hat dieselbe Fs von 42 Hz und ein ähnliches Qts von 0,26, aber ein deutlich kleineres Vas von 55 l – er ist straffer aufgehängt und kommt mit weniger Gehäuse aus. Der 12WR400 mit 91 l Vas will etwas mehr Volumen und spielt dafür bis 5000 Hz nach oben.

Beyma 12WR400: Hersteller, Schreibweisen und Einordnung

Beyma und Acustica Beyma bezeichnen denselben Hersteller: Acústica Beyma S.L. aus Moncada bei Valencia, Spanien. Der 12WR400 ist ein 12-Zoll-Tieftöner aus der Serie WR und bei 42.audio, Beyma-Händler in Deutschland, mit Datenblatt und allen Kenndaten in der Chassis-Datenbank bestellbar.

Bei 42.audio bekommst du den BEYMA 12WR400 mit allen Kenndaten in der Chassis-Datenbank und der Gehäuseberechnung. Weitere Chassis des Herstellers findest du im Atlas Beyma.

Thiele-Small-Parameter

Nennimpedanz8 Ω
Resonanzfrequenz fs42 Hz
Gesamtgüte Qts0,27
Elektrische Güte Qes0,28
Mechanische Güte Qms5,6
Äquivalentvolumen Vas91,0 l
Bewegte Masse Mms63,0 g
Membranfläche Sd530 cm²
Lineare Auslenkung Xmax6,3 mm
Verschiebevolumen Vd334 cm³
Antriebsfaktor BL18 Tm
Gleichstromwiderstand Re5,6 Ω
Schwingspuleninduktivität Le1 mH

Gehäusevorschlag

Der EBP von 150 spricht für ein Bassreflexgehäuse. EBP = fs / Qes = 42 / 0,28

Geschlossen (Qtc 0,707)

Gehäusevolumen Vb
15,5 l
Einbauresonanz Fc
110 Hz
Grenzfrequenz F3
110 Hz

Bassreflex (QB3 nach Small)empfohlen

Gehäusevolumen Vb
24,2 l
Abstimmfrequenz Fb
63 Hz
Grenzfrequenz F3
75 Hz

Vb ist das benötigte Netto-Innenvolumen, Fb die Abstimmfrequenz des Bassreflexkanals und F3 die Frequenz, bei der der Pegel um 3 dB abgefallen ist. Rechnerische Näherung nach Small. Startpunkt für die Simulation, kein fertiger Bauplan.

Vergleichbare Chassis

Gleiche Größe, gleicher Typ, Qts im Bereich ±30 %.

Spezifikationen

Allgemein
Hersteller BEYMA
Kategorie Low Frequency
Serie WR
Impedanz (Ω) 8
Belastbarkeit (W) 400
Empfindlichkeit (dB) 97
Frequenz von (Hz) 45
Frequenz bis (Hz) 5000
Abmessungen & Korb
Durchmesser 12
Schwingspule (Zoll) 3
Einbautiefe (mm) 131
Gewicht (kg) 5.5
Thiele-Small-Parameter
Re (Ω) 5.6
Le (mH) 1
Fs (Hz) 42
Qms 5.6
Qes 0.28
Qts 0.27
Vas (l) 91
Xmax (mm) 6.3
Vd (cm³) 334
BL (Tm) 18
Mms (kg) 0.063
Sd (m²) 0.053
